میکروسوئیچ صلیبی اشنایدر

توضیحات

میکروسوییچ‌ها، قطعات الکترومکانیکی مهمی در سیستم‌های اتوماسیون هستند که برای کنترل محدوده، وضعیت، شمارش و دیگر اهداف استفاده می‌شوند. این دستگاه‌ها شامل یک عملگر هستند که به مجموعه‌ای از کنتاکت‌ها متصل می‌شود. هنگامی که یک شیء با عملگر برخورد می‌کند، کنتاکت‌ها تغییر وضعیت می‌دهند، که ممکن است منجر به قطع یا وصل جریان الکتریکی شود. میکروسوئیچ صلیبی اشنایدر نیز از بهترین‌های.

میکروسوییچ‌ها می‌توانند حضور یا غیاب یک جسم را تشخیص دهند و همچنین موقعیت اجسام را کنترل کنند. آن‌ها اغلب در پایان مسیر حرکت اجسام قرار می‌گیرند تا حرکت آن‌ها را محدود کنند. نخستین استفاده از این قطعات برای محدود کردن حرکت اجسام بود و به همین دلیل به “کلید محدود کننده” معروف شدند. انواع مختلفی از لیمیت سوئیچ‌ها وجود دارد، از جمله فشاری، غلطکی و اهرمی که هر کدام به اشکال متفاوتی ساخته می‌شوند و برای کاربردهای مختلفی استفاده می‌شوند. میکروسوییچ‌ها معمولاً در کنترل حرکت ماشین‌آلات به‌کار می‌روند، مانند ماشین‌های برش، نوارهای نقاله، جرثقیل‌ها و بالابرها. شرکت اشنایدر انواع لیمیت سوئیچ‌های خود را در دو مدل فلزی و باکالیت و در طرح‌های مختلف برای کاربردهای گوناگون تولید می‌کند.

مشخصات میکروسوئیچ صلیبی اشنایدر

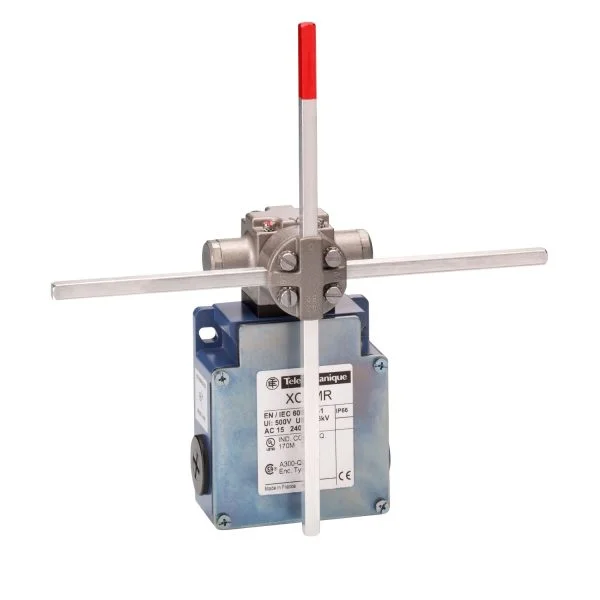

این مدل میکروسوئیچ اشنایدر (تله مکانیک) دارای طراحی صلیبی است و ساخت کشور فرانسه می‌باشد. این دستگاه در صنایع مختلفی از جمله ساخت و ساز، کشاورزی، تجاری و حمل و نقل مورد استفاده قرار می‌گیرد. میکروسوئیچ‌ها بر اساس ویژگی‌های الکتریکی‌شان شناسایی و تفاوت‌های آن‌ها مشخص می‌شوند.

 کاربرد میکروسوئیچ‌ها در صنعت

این قطعات توانایی کار برای مدت زمان طولانی را دارند و برخی از آن‌ها تا ۱۰ میلیون چرخه قبل از خرابی را تحمل می‌کنند. میکروسوئیچ‌ها در دستگاه‌های مصرف‌کننده، تجهیزات صنعتی و دیگر موارد بسیار رایج هستند. یکی از کاربردهای متداول آن‌ها در قفل‌های درب می‌باشد، به ویژه در اجاق‌های مایکروویو که قبل از روشن شدن باید درب آن‌ها بسته شود. همچنین، در دستگاه‌های تراز کننده و دستگاه‌های خودکار از این قطعات استفاده می‌شود. در آسانسورها، میکروسوئیچ‌ها به عنوان کلید ایمنی در درب‌ها به کار می‌روند. آن‌ها همچنین برای تشخیص گیرکردن کاغذ در دستگاه‌های کپی و دیگر موارد متعدد مورد استفاده قرار می‌گیرند.

 حساسیت و دقت میکروسوئیچ‌ها

میکروسوئیچ صلیبی اشنایدر می‌تواند به گونه‌ای طراحی شود که بسیار حساس باشد و در تجهیزات دقیق مورد استفاده قرار گیرد، مانند تجهیزاتی که جریان هوا یا گازهای دیگر را در یک سیستم اندازه‌گیری می‌کنند. همچنین، از آن‌ها می‌توان برای تشخیص فشار و دما نیز استفاده کرد. این دستگاه‌ها به طور گسترده در صنعت و مدارهای کنترلی کاربرد دارند و گاهی به عنوان وسیله مستقیم برای روشن و خاموش کردن تجهیزات به کار می‌روند. لیمیت سوئیچ‌های اشنایدر در حقیقت کلیدهای فرمان‌دهنده‌ای هستند که عملکردی مشابه شستی‌های استپ و استارت دارند و تفاوت اصلی آن‌ها در نحوه‌ی فرمان‌دهی است. این سوئیچ‌ها در مدارهای کنترلی برای تنظیم و محدود کردن حرکت اجزای مکانیکی، تغییر جهت حرکت و همچنین در تایمرها و شناورها به عنوان کلید قطع و وصل جریان الکتریکی به‌کار می‌روند.

طراحی و ساختار خارجی لیمیت سوئیچ‌ها بسته به نوع استفاده و سیستم مکانیکی متفاوت است. لیمیت سوئیچ‌های اشنایدر در انواع مختلفی تولید می‌شوند، از جمله لیمیت سوئیچ با اهرم قرقره‌ای، لیمیت سوئیچ با اهرم فشاری، لیمیت سوئیچ با اهرم آنتنی و لیمیت سوئیچ با اهرم غلطکی که هر کدام بر اساس نیازهای متفاوت انتخاب و مورد استفاده قرار می‌گیرند.

اجزای میکروسوئیچ صلیبی اشنایدر

لیمیت سوئیچ یک ابزار مکانیکی است که به عنوان کلید فرمان عمل می‌کند و با تماس فیزیکی، وجود یک شیء را تشخیص می‌دهد. این دستگاه معمولاً از دو قسمت بدنه و محرک تشکیل شده است. بدنه شامل مدارهای الکتریکی است که برای قطع یا وصل جریان الکتریکی به کار می‌روند. انواع مختلفی از محرک‌ها وجود دارند که بسته به نوع استفاده انتخاب می‌شوند.

لیمیت سوئیچ‌های استاندارد با غلطک برای کاربردهای چرخشی مناسب هستند. نوع دیگری از لیمیت سوئیچ‌ها که به شکل چنگالی هستند، بعد از هر بار عملکرد باید به صورت دستی به حالت اولیه بازگردند. این دستگاه‌ها شامل انواع مختلفی از جمله کلید محدود کننده فشاری انتهایی، کلید محدود کننده قرقره‌ای، کلید محدود کننده قرقره‌ای راست، کلید محدود کننده قرقره‌ای چپ، کلید محدود کننده قرقره‌ای دو طرفه و کلید محدود کننده آنتنی دو طرفه هستند.

سخن پایانی

بسیاری از لیمیت سوئیچ‌ها مانند میکروسوئیچ صلیبی اشنایدر  دارای محرک گذرا هستند، یعنی در حضور نیروی خارجی عمل می‌کنند و با حذف نیرو، آزاد می‌شوند. برخی از لیمیت سوئیچ‌ها مانند نوع چنگالی، در همان موقعیت باقی می‌مانند و تنها با اعمال نیروی مخالف آزاد می‌شوند. بدنه این دستگاه‌ها شامل کنتاکت‌های NC و NO است. فنر Snap مستقیماً با محرک در ارتباط است و باعث عمل کردن کنتاکت‌ها می‌شود. همچنین، فنر برگشتی در صورت عدم وجود نیروی خارجی، کنتاکت‌ها را به حالت اولیه باز می‌گرداند.
