رله بیمتال اشنایدر

توضیحات

بی متال اشنایدر الکتریک یک وسیله حفاظتی مهم برای موتورهای الکتریکی است که وظیفه دارد از موتور در برابر اضافه بار محافظت کند. وقتی جریان عبوری از مقدار تنظیم شده بیشتر شود، رله وارد عمل میشود و مدار را قطع میکند تا موتور آسیب نبیند. میزان حساسیت این رله طوری طراحی شده که بتواند جریانهای حدود یک و پنج صدم تا ده برابر جریان نامی موتور را تشخیص دهد و مدار را قطع کند. معمولا رله بیمتال اشنایدر  همراه با کنتاکتور در مدار حفاظت موتور نصب میشود. کنتاکتور مسئول قطع و وصل مدار است و بی متال نقش محافظت در برابر اضافه بار را بر عهده دارد. بی متالهای اشنایدر بسته به نوع کنتاکتور در مدلهای مختلفی تولید میشوند. در ایران کنتاکتورهای سری D و F کاربرد زیادی دارند و بی متالهای مناسب آنها با نامهای LRD و LR9F شناخته میشوند. محدوده جریان کاری بی متالهای سری LRD از 0.16 تا 150 آمپر برای کنتاکتورهای سری D و در سری LR9F از 60 تا 630 آمپر برای کنتاکتورهای سری F است.

مشخصات رله بیمتال اشنایدر LRD02

رله بیمتال اشنایدر در بازه 0.16 تا 0.25 آمپر، مثل مدل LRD02، برای حفاظت موتورهای کوچک در برابر اضافه بار استفاده میشود. این تجهیز یک رله حرارتی است که به صورت سری در مدار قرار میگیرد. عملکرد بی متال بر اساس تفاوت ضریب انبساط دو فلز ساخته شده است. با عبور جریان، فلزها گرم میشوند و طولشان تغییر میکند. چون یکی از فلزها بیشتر منبسط میشود، هر دو فلز به سمت فلزی که کمتر منبسط میشود خم میشوند و این خم شدن باعث باز شدن کنتاکت و قطع مدار میشود. اهمیت استفاده از بی متال به این دلیل است که میتواند قبل از آسیب رسیدن به موتور یا توقف خط تولید، خطا را تشخیص دهد و از بروز مشکلات جدی جلوگیری کند. به همین دلیل رله های حرارتی یکی از اصلی ترین ابزارهای حفاظت موتور محسوب میشوند. بی متالهای اشنایدر برای کنتاکتورهای سری D (مدلهای LRD) و سری F (مدلهای LR9F) ساخته میشوند و مدل LRD02 مخصوص کنتاکتورهای سری D است.

مشخصات بی متال اشنایدر LRD02

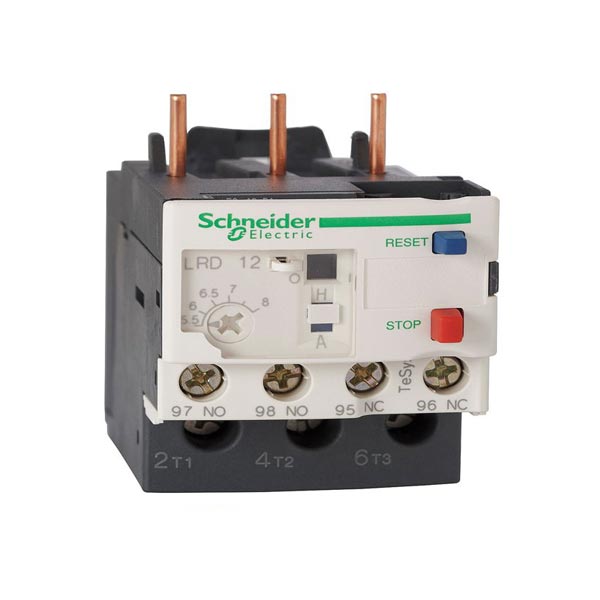

رله حرارتی TeSys LRD مدل 0.25 آمپر با ولتاژ کاری 690 ولت AC/DC، در بازه جریان 0.16 تا 0.25 آمپر قابل تنظیم است و کلاس تریپ آن 10 میباشد. رله بیمتال اشنایدر برای حفاظت موتورهای سه فاز 0.06 کیلووات در ولتاژ 400 ولت مناسب است. این بی متال قابلیت تشخیص قطع فاز دارد و یک ولوم تنظیم جریان روی آن قرار گرفته که میتوان آن را در حالت دستی یا اتوماتیک تنظیم کرد. همچنین یک دکمه تریپ برای تست عملکرد، کلیدهای ریسِت و توقف، نشانگر وضعیت و دو کنتاکت کمکی 1NO و 1NC برای اعلام خطا روی آن تعبیه شده است. تمام دکمه ها و پیچهای تنظیم زیر یک پوشش شفاف محافظت میشوند. این بی متال مستقیما به ترمینالهای پایینی کنتاکتورهای سه پل LC1D09 تا LC1D38 متصل میشود. همچنین امکان نصب آن روی ریل DIN یا با ترمینال پیچی وجود دارد. در صورت نصب روی ریل، کنتاکتور با استفاده از ترمینال بلاک LAD7B106 از بی متال جدا میشود. این مدل در دمای منفی 20 تا مثبت 60 درجه سانتیگراد عملکرد مطمئنی دارد و درجه حفاظت آن IP20 است.

مشخصات  رله بیمتال اشنایدر  LRD03

رله حرارتی TeSys LRD مدل 0.4 آمپر نیز با ولتاژ 690 ولت AC/DC کار میکند و بازه تنظیم جریان آن بین 0.25 تا 0.4 آمپر است. این مدل هم کلاس تریپ 10 دارد و برای حفاظت موتورهای سه فاز 0.09 کیلووات در ولتاژ 400 ولت استفاده میشود. این بی متال مانند مدل قبلی مجهز به تشخیص قطع فاز، ولوم تنظیم جریان، دکمه تریپ، کلیدهای ریسِت و توقف، نشانگر وضعیت و دو کنتاکت کمکی 1NO و 1NC است. دکمه ها و پیچهای تنظیم زیر یک پوشش شفاف محافظت میشوند و اتصال آن به کنتاکتورهای LC1D09 تا LC1D38 به صورت مستقیم از طریق ترمینالهای پیچی انجام میشود. این مدل نیز قابلیت نصب روی ریل DIN یا با ترمینال پیچی را دارد و در صورت نصب روی ریل، با ترمینال بلاک LAD7B106 از کنتاکتور جدا میشود. بی متال LRD03 در بازه دمایی منفی 20 تا مثبت 60 درجه سانتیگراد به خوبی کار میکند و دارای درجه حفاظت IP20 است.

نظر خریداران درباره بیمتالهای اشنایدر

کاربران میگویند رله بیمتال اشنایدر نسبت به برندهای ارزانتر، دقیقتر عمل میکنند و کمتر پیش می آید که بی دلیل موتور را قطع کنند. نصابها و تکنسینها معمولا میگویند این بیمتالها سالها بدون مشکل کار میکنند و نیاز به تعویض زودهنگام ندارند. بسیاری از خریداران از عملکرد مطمئن سیستم تشخیص قطع فاز راضی هستند، مخصوصا در کارگاهها و خطوط تولید. نصابها میگویند اتصال مستقیم به LC1D09 تا LC1D38 کار را بسیار ساده میکند. اگرچه در منابع آنلاین نظرات مستقیم ثبت نشده، اما تجربه بازار نشان میدهد که رله بیمتال اشنایدر (LRD02 و LRD03) جزو قابل اعتمادترین تجهیزات حفاظتی موتور هستند و بیشتر خریداران از دقت، دوام و عملکرد حفاظتی آنها راضی هستند.

سوالات متداول رله بیمتال اشنایدر

بیمتال اشنایدر چه تفاوتی با فیوز یا MCB دارد؟

فیوز، رله بیمتال اشنایدر و MCB برای حفاظت کلی مدار استفاده میشوند و معمولاً در برابر اتصال کوتاه یا اضافه جریان سریع عمل میکنند. اما بیمتال مخصوص حفاظت موتور است و اضافه بار را با دقت و تاخیر زمانی مناسب تشخیص میدهد. به بیان ساده، فیوز برای حفاظت سیمهاست، بیمتال برای حفاظت موتور.

برای انتخاب بیمتال مناسب موتور، باید به چه مواردی توجه کنم؟

مهمترین معیار، جریان نامی موتور است. بیمتال باید در بازه جریانی انتخاب شود که بتواند جریان کاری موتور را پوشش دهد. همچنین باید به نوع کنتاکتور (سری D یا F)، توان موتور، شرایط محیطی و نوع بار موتور توجه کرد.

آیا بیمتال اشنایدر نیاز به سرویس یا تنظیم دوره ای دارد؟

بیمتال قطعه مصرفی نیست، اما بهتر است هر چند وقت یکبار تنظیم جریان آن چک شود، مخصوصا اگر موتور تحت بارهای متغیر کار میکند. همچنین پیچهای اتصال و سلامت کنتاکتها باید بازبینی شوند تا عملکرد درست دستگاه تضمین شود.

اگر بیمتال مدام تریپ میکند، مشکل از کجاست و چطور باید بررسی شود؟

تریپ مکرر معمولاً نشانه یک مشکل واقعی است. ممکن است موتور زیر بار سنگین باشد، یکی از فازها ضعیف یا قطع شده باشد، تنظیم بیمتال اشتباه باشد یا موتور داغ کرده باشد. ابتدا باید بار موتور، ولتاژ ورودی، سلامت کابلها و تنظیم بیمتال بررسی شود.
