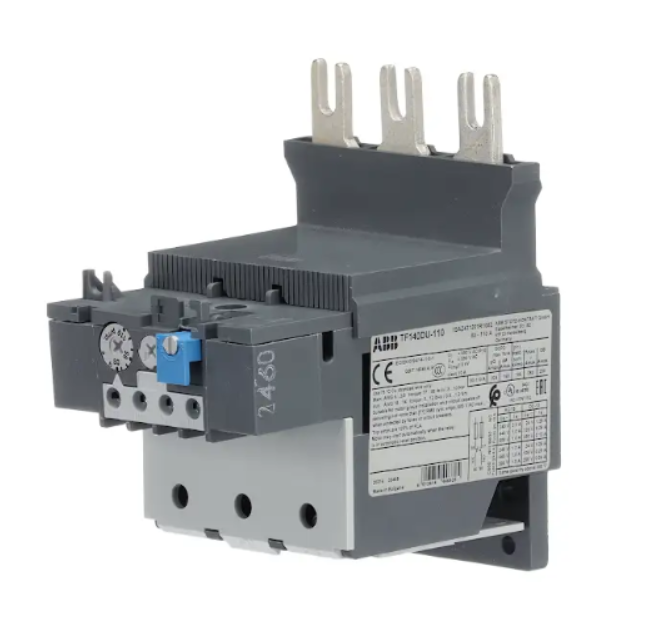

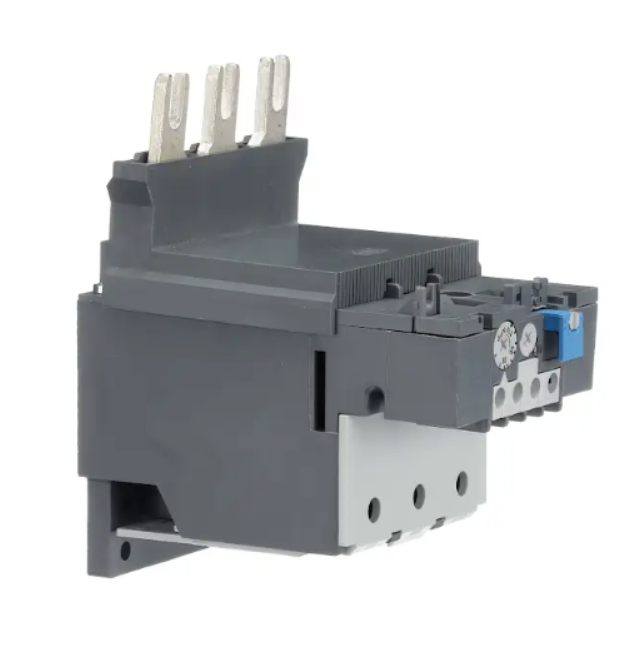

رله حرارتی بی‌متال ABB مدل TF140DU-110

این مقاله اطلاعات دقیق فنی، کاربردی و مبتنی بر شواهد را ارائه می‌دهد تا مهندسان برق، مدیران تأسیسات و خریداران صنعتی بتوانند تصمیم‌گیری آگاهانه‌ای داشته باشند. رله حرارتی بخشی از یک سیستم حفاظتی چندلایه است و عملکرد آن به نصب صحیح، تنظیم دقیق و ترکیب با سایر تجهیزات بستگی دارد.

رله حرارتی بی‌متال چیست و چگونه عمل می‌کند؟

رله حرارتی بی‌متال دستگاهی برای حفاظت موتور در مدار اصلی است که جریان را از طریق عناصر بی‌متال عبور می‌دهد. این عناصر با گرم شدن ناشی از جریان بیش از حد خم شده و کنتاکت‌ها را تغییر وضعیت می‌دهند تا مدار قطع شود. مدل TF140DU-110 برای محدوده تنظیم جریان ۸۰ تا ۱۱۰ آمپر طراحی شده و کلاس تریپ ۱۰A دارد که مناسب موتورهای با شروع نسبتاً سریع است.

عملکرد آن بر پایه گرمایش مستقیم و غیرمستقیم بی‌متال‌ها استوار است. در شرایط اضافه‌بار، زمان قطع مدار بر اساس منحنی مشخصی تعیین می‌شود. این رله حساس به از دست رفتن فاز است و طبق استانداردهای بین‌المللی، در صورت عدم تعادل فازها سریع‌تر واکنش نشان می‌دهد. دو کنتاکت کمکی مجزا (یک کنتاکت باز و یک بسته) برای سیگنال‌دهی و فرمان قطع فراهم می‌کند.

ویژگی‌های کلیدی شامل امکان انتخاب حالت ریست دستی یا خودکار، عملکرد تست و توقف، نشانگر تریپ در جلو، جبران دمایی و مناسب بودن برای کاربردهای سه‌فاز و تک‌فاز است. این دستگاه معمولاً مستقیماً روی کنتاکتورهای سری AF نصب می‌شود و حفاظت هماهنگ ایجاد می‌کند.

مشخصات فنی دقیق و ویژگی‌های عملکردی

مدل TF140DU-110 دارای ولتاژ عملیاتی مدار اصلی تا ۶۹۰ ولت AC و فرکانس ۵۰/۶۰ هرتز (یا DC) است. محدوده تنظیم جریان ۸۰ تا ۱۱۰ آمپر و جریان عملیاتی اسمی ۱۱۰ آمپر است. کلاس تریپ ۱۰A به معنای قطع در حدود ۱۲۰ درصد جریان تنظیم‌شده در زمان مشخص است.

مشخصات مدار اصلی:

• تعداد پل‌ها: ۳
• ولتاژ ضربه‌ای تحمل‌پذیر: ۸ کیلوولت
• ولتاژ عایق: ۶۹۰ ولت
• دستگاه حفاظت کوتاه‌مدت پیشنهادی: فیوزهای نوع gG تا ۲۲۴ آمپر (بسته به شرایط)

مدار کمکی:

• یک کنتاکت NO (۹۷-۹۸) و یک NC (۹۵-۹۶)
• جریان حرارتی آزاد: ۱۰ آمپر برای NC و ۶ آمپر برای NO
• قابلیت‌های AC-15 و DC-13 طبق استانداردهای مربوطه

رله جبران دمایی دارد و در محدوده دمای محیط منفی ۲۵ تا مثبت ۵۵ درجه سلسیوس بدون تریپ زودرس کار می‌کند. درجه حفاظت بدنه IP20 و ترمینال‌های اصلی IP00 است. ظرفیت اتصال سیم در مدار اصلی تا ۱۶ تا ۷۰ میلی‌متر مربع (سفت یا انعطاف‌پذیر) و گشتاور سفت کردن ۸ تا ۱۰ نیوتن‌متر است. وزن خالص حدود ۰٫۸۲ کیلوگرم و ابعاد تقریبی ۸۹ × ۱۴۰ × ۱۲۶ میلی‌متر.

این مشخصات آن را برای موتورهای متوسط تا بزرگ در کاربردهایی مانند پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات صنعتی مناسب می‌سازد.

تجربه واقعی کاربران: گزارش میدانی از یک کارخانه تولیدی

در یک کارخانه تولید قطعات خودرو با چندین خط مونتاژ، تیم نگهداری موتورهای اصلی نوار نقاله را با رله‌های حرارتی قدیمی‌تر مدیریت می‌کرد. این موتورها اغلب در شیفت‌های طولانی تحت بار متغیر کار می‌کردند و اضافه‌بارهای لحظه‌ای یا عدم تعادل فاز ناشی از نوسانات شبکه باعث توقف‌های مکرر و حتی آسیب به برخی موتورها شده بود.

پس از جایگزینی با مدل TF140DU-110 (تنظیم روی حدود ۹۵ آمپر)، همراه با نصب صحیح روی کنتاکتور مناسب و آموزش کارکنان برای استفاده از حالت ریست دستی در موارد بحرانی، نتایج قابل توجه بود. تعداد تریپ‌های ناخواسته کاهش یافت و در یک دوره شش‌ماهه، توقف‌های ناشی از اضافه‌بار موتورها بیش از ۶۰ درصد کم شد (بر اساس ثبت لاگ‌های سیستم).

یکی از تکنسین‌های ارشد گزارش داد که حساسیت به از دست رفتن فاز واقعاً موتورها را در شرایط شبکه ضعیف نجات داد. با این حال، چالش اولیه تنظیم دقیق بود؛ تنظیم خیلی پایین باعث تریپ‌های مکرر و خیلی بالا خطر آسیب به موتور می‌شد. پس از اندازه‌گیری واقعی جریان با آمپرمتر و تنظیم با در نظر گرفتن ضریب سرویس موتور، عملکرد بهینه شد.

این تجربه نشان داد که انتخاب رله با کیفیت ساخت ABB، همراه با بازرسی دوره‌ای کنتاکت‌ها و تست عملکرد ماهانه، دوام و اعتمادپذیری بالایی ایجاد می‌کند. گزارش‌های مشابه کاربران صنعتی تأکید دارند که رعایت دستورالعمل نصب و ترکیب با حفاظت کوتاه‌مدت جداگانه کلید موفقیت است.

قوانین و مقررات ایران: واردات، مجوزها و استانداردهای ایمنی

در ایران، تجهیزات حفاظتی الکتریکی مانند رله‌های حرارتی بی‌متال تحت نظارت سازمان ملی استاندارد ایران (INSO) و وزارت صنعت، معدن و تجارت قرار دارند. واردات این محصولات نیازمند ثبت سفارش، ارائه مدارک فنی کامل، گواهینامه انطباق با استانداردهای ملی یا معادل‌های بین‌المللی (مانند IEC 60947) و در بسیاری موارد تأییدیه‌های کیفیت و ایمنی است.

محصولات الکتریکی باید با الزامات بهره‌وری انرژی و ایمنی الکتریکی سازگار باشند. واردات کالاهای دست‌دوم یا بازسازی‌شده عموماً محدود یا ممنوع است مگر با مجوزهای خاص. برچسب‌گذاری شامل اطلاعات فنی، کشور مبدأ و هشدارهای ایمنی به زبان فارسی الزامی است.

برای تجهیزات صنعتی، رعایت استانداردهای مرتبط با ایمنی ماشین‌آلات و حفاظت موتور ضروری است. تأمین‌کنندگان باید مدارک کامل برای ترخیص گمرکی ارائه دهند.

هشدار مهم: قوانین واردات، استانداردهای اجباری و رویه‌های اجرایی ممکن است تغییر کنند. اطلاعات ارائه‌شده بر اساس چارچوب‌های کلی نظارتی موجود است و جایگزین مشاوره مستقیم با سازمان ملی استاندارد، وزارت صنعت یا کارشناسان گمرکی متخصص نیست. پیش از واردات یا خرید عمده، آخرین بخشنامه‌ها را استعلام کنید تا از انطباق کامل اطمینان حاصل شود. عدم رعایت می‌تواند منجر به توقیف کالا یا مشکلات قانونی گردد.

نکات عملی نصب، مقایسه مدل‌ها و راهنمای خرید و استفاده

نصب صحیح:

• مستقیماً روی کنتاکتور مربوطه (مانند سری AF116 یا AF140) نصب شود و پیچ‌های ترمینال اصلی سفت گردد.
• سیم‌کشی اصلی با ظرفیت مناسب و گشتاور توصیه‌شده انجام شود.
• موقعیت نصب در محدوده مجاز (موقعیت‌های ۱ تا ۵) رعایت گردد.
• پس از نصب، تست عملکرد با دکمه TEST انجام شود.

مقایسه با مدل‌های مشابه:

• نسبت به مدل‌های ارزان‌تر بازار، این رله جبران دمایی بهتر، حساسیت فاز بالاتر و دوام بیشتر دارد.
• در مقایسه با رله‌های الکترونیکی، مدل بی‌متال اقتصادی‌تر است اما فاقد تنظیمات دیجیتال پیشرفته است. برای کاربردهای دقیق‌تر، مدل‌های هوشمندتر ABB را در نظر بگیرید.
• نسبت به رله‌های کوچکتر سری TF (مانند TF90)، این مدل برای جریان‌های بالاتر مناسب‌تر است.

راهنمای خرید:

• مشخصات موتور (جریان نامی، ضریب سرویس، شرایط محیطی) را دقیق محاسبه کنید.
• اصل بودن محصول را با بررسی کد سفارش و مدارک ABB تأیید کنید.
• از تأمین‌کنندگان معتبر با سابقه ارائه گارانتی و پشتیبانی فنی خرید کنید.
• نمونه را در شرایط واقعی تست کنید (اندازه‌گیری جریان، تست تریپ).

استفاده ایمن:

• تنظیم جریان را بر اساس پلاک موتور و شرایط بار انجام دهید.
• پس از تریپ، علت را بررسی کرده و ریست کنید.
• بازرسی دوره‌ای از اتصالات و عملکرد انجام شود.
• در محیط‌های گردوغبار یا مرطوب، از محافظ اضافی استفاده کنید.

اشتباهات رایج شامل تنظیم نادرست، نصب نامناسب روی کنتاکتور ناسازگار و عدم ترکیب با فیوز یا breaker مناسب است که می‌تواند حفاظت را ناکارآمد کند.

ملاحظات نگهداری، زیست‌محیطی و روندهای آینده

نگهداری شامل تمیز کردن دوره‌ای، چک کردن اتصالات و تست عملکرد است. از نظر زیست‌محیطی، محصولات ABB مطابق با دستورالعمل RoHS هستند. روندهای آینده به سمت رله‌های هوشمند با قابلیت نظارت دیجیتال و ادغام در سیستم‌های اتوماسیون حرکت می‌کند، اما مدل‌های بی‌متال همچنان برای کاربردهای ساده و اقتصادی ترجیح داده می‌شوند.

نتیجه‌گیری: انتخاب هوشمندانه برای حفاظت پایدار

رله حرارتی بی‌متال ABB مدل TF140DU-110 ابزاری قابل اعتماد برای حفاظت موتورهای صنعتی است که با مشخصات فنی دقیق، نصب صحیح و نگهداری مناسب، طول عمر تجهیزات را افزایش داده و توقف‌های ناخواسته را کاهش می‌دهد. موفقیت به درک عمیق نیازهای کاربرد، انتخاب درست و رعایت استانداردهای ایمنی بستگی دارد.

برای صنایع ایرانی، ارزیابی دقیق شرایط عملیاتی، مشورت با متخصصان محلی و رعایت مقررات ملی ضروری است. سرمایه‌گذاری در محصولات باکیفیت ABB می‌تواند در بلندمدت هزینه‌ها را به شکل قابل توجهی پایین بیاورد. همیشه آخرین اطلاعات فنی را از منابع رسمی ABB و مراجع استاندارد ایران دریافت کنید و تصمیم‌گیری را بر پایه شواهد و تجربه عملی استوار سازید.
