پرشرسویچ اشنایدر XMLA500D2S11

توضیحات

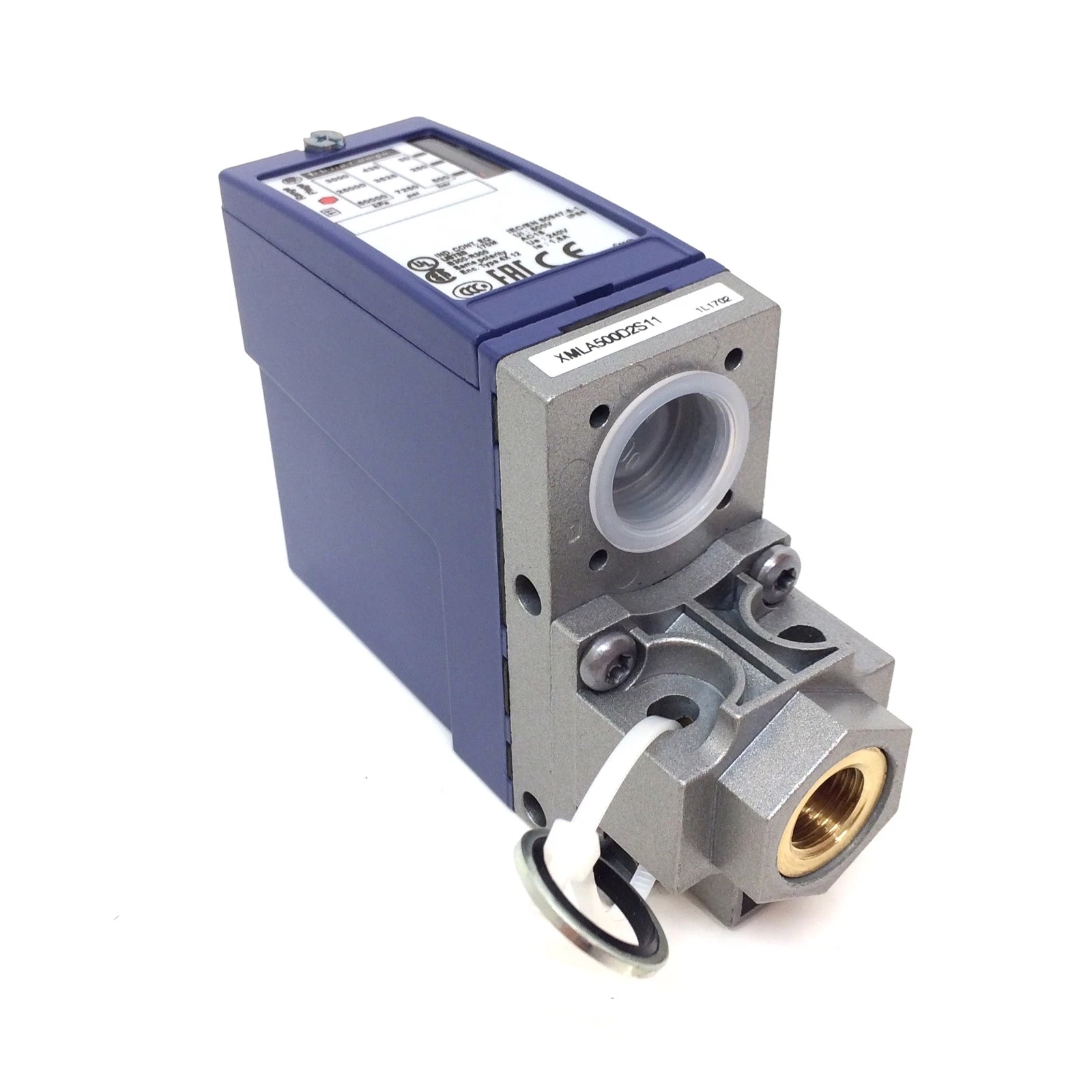

پرشرسویچ (Pressure Switch) اشنایدر الکتریک مدل XMLA500D2S11 یکی از محصولات سری OsiSense XM (Telemecanique Sensors) است که برای تشخیص آستانه فشار تک‌مرحله‌ای در سیستم‌های هیدرولیکی طراحی شده. این سوئیچ الکترومکانیکی با محدوده فشار تا ۵۰۰ بار، برای کاربردهای صنعتی سنگین مناسب است و به دلیل کیفیت ساخت بالا، دوام و استانداردهای بین‌المللی، در صنایع مختلف مورد اعتماد قرار گرفته.

در این مقاله به صورت حرفه‌ای و مبتنی بر داده‌های رسمی Schneider Electric و Telemecanique Sensors به بررسی مشخصات، ویژگی‌ها، کاربردها و نکات نصب این محصول می‌پردازیم. اطلاعات ارائه‌شده مستقیماً از منابع معتبر انگلیسی استخراج و ترجمه شده تا دقت و اعتمادپذیری بالایی داشته باشد.

مشخصات فنی اصلی (Main Characteristics)

پرشرسویچ XMLA500D2S11 یک سنسور فشار الکترومکانیکی با مقیاس ثابت و تشخیص یک آستانه تک است. ویژگی‌های کلیدی آن عبارتند از:

• نوع محصول: Electromechanical pressure sensor
• نام دستگاه: XMLA
• محدوده فشار: XMLA 500 bar
• سیال کنترل‌شده: Hydraulic oil (روغن هیدرولیک) در دمای ۰ تا ۱۶۰ درجه سانتی‌گراد
• نوع اتصال سیال: G 1/4 (female) مطابق با استاندارد ISO 228
• نوع تماس: 1 C/O (Change Over – یک تماس تبدیل)
• نوع عملیات: Detection of 1 single threshold (تشخیص یک آستانه تک)
• نوع مدار الکتریکی: Control circuit
• نوع مقیاس: Fixed differential (دیفرانسیل ثابت)
• نمایش محلی: دارد

محدوده تنظیم:

• Adjustable range on rising pressure: ۳۰…۵۰۰ بار
• Adjustable range on falling pressure: ۱۰…۴۵۵ بار

فشارهای مجاز:

• Maximum permissible accidental pressure: ۱۱۲۵ بار
• Destruction pressure: ۲۲۵۰ بار

این مشخصات نشان‌دهنده قابلیت تحمل فشارهای بالا و ایمنی مناسب در شرایط عملیاتی سخت است.

ویژگی‌های ساختاری و مواد (Materials and Construction)

• عملگر فشار (Pressure Actuator): Piston (پیستون)
• مواد در تماس با سیال: Brass، FPM/FKM، PTFE، Stainless Steel، Steel
• جنس محفظه (Enclosure): Zinc alloy (آلیاژ روی)

اتصالات الکتریکی:

• Screw-clamps terminals (ترمینال پیچ‌دار)، ۱ × ۰.۵…۲ × ۲.۵ mm²
• Cable entry: Cable gland 9-13 mm
• AWG 20…AWG 14

جریان نامی تماس:

• ۳ A، B300، AC-15 (Ue = 120 V)
• ۱.۵ A، B300، AC-15 (Ue = 240 V)
• ۰.۱ A، R300، DC-13 (Ue = 250 V)

این مشخصات بر اساس استاندارد IEC 60947-5-1 ارائه شده‌اند.

ویژگی‌های محیطی و ایمنی (Environment & Safety)

• درجه حفاظت: IP66 (مقاوم در برابر گردوغبار و آب جت قوی)
• مقاومت لرزش: ۴ gn (۳۰-۵۰۰ Hz) مطابق IEC 60068-2-6
• مقاومت ضربه: ۵۰ gn مطابق IEC 60068-2-27
• دمای عملیاتی: -۲۵…+۷۰ °C
• دمای ذخیره‌سازی: -۴۰…+۷۰ °C
• موقعیت نصب: Any position (هر موقعیتی)
• ولتاژ تحمل ضربه (Uimp): ۶ kV
• استانداردها و گواهینامه‌ها: CE، UL، CSA، CCC، BV، LR (Lloyd’s Register)، و غیره.

این ویژگی‌ها محصول را برای محیط‌های صنعتی چالش‌برانگیز مناسب می‌کنند.

کاربردهای عملی

پرشرسویچ‌های سری XMLA اشنایدر عمدتاً برای کنترل فشار روغن هیدرولیک، آب تازه، آب دریا، هوا، بخار و سیالات خورنده یا ویسکوز طراحی شده‌اند. مدل XMLA500D2S11 به‌ویژه در سیستم‌های هیدرولیک فشار بالا مانند:

• ماشین‌آلات صنعتی و پرس هیدرولیک
• تجهیزات سنگین ساختمانی و معدنی
• سیستم‌های کنترل فرآیند در صنایع نفت و گاز
• ماشین‌آلات کشاورزی و خودروسازی

کاربرد دارد. فناوری الکترومکانیکی آن reliability و عمر طولانی ارائه می‌دهد و نصب ساده‌ای دارد.

مثال عملی: در یک سیستم هیدرولیک صنعتی، این سوئیچ می‌تواند هنگام رسیدن فشار به آستانه تنظیم‌شده (مثلاً ۴۰۰ بار)، پمپ را خاموش یا شیر ایمنی را فعال کند و از آسیب به تجهیزات جلوگیری نماید.

نصب، تنظیم و نگهداری

• تنظیم: External setting (تنظیم خارجی)
• نرخ عملیاتی: حداکثر ۶۰ سیکل در دقیقه
• دقت تکرارپذیری: حدود ۲٪
• دوام مکانیکی: میلیون‌ها سیکل (۳۰۰۰۰۰۰ cycles)

نکات نصب:

• از اتصال صحیح G 1/4 اطمینان حاصل کنید.
• کابل ورودی را با gland مناسب آب‌بندی کنید تا IP66 حفظ شود.
• در محیط‌های با لرزش بالا، نصب محکم انجام دهید.
• قبل از نصب، datasheet رسمی را مطالعه کنید و تست اولیه انجام دهید.

هشدار: این محصول برای کاربردهای خاص کاربر مناسب‌سازی نشده و مسئولیت تحلیل ریسک و تست بر عهده کاربر است. در صورت نیاز به دقت بسیار بالا یا شرایط خاص، با مهندس Schneider Electric مشورت کنید.

مزایای کلیدی و مقایسه با محصولات مشابه

• دوام بالا: مواد مقاوم در برابر فشار و دما
• استانداردهای جهانی: سازگار با بازارهای اروپا، آمریکا و آسیا
• سادگی: بدون نیاز به الکترونیک پیچیده (الکترومکانیکی)
• هزینه مناسب: نسبت عملکرد به قیمت عالی برای کاربردهای صنعتی

در مقایسه با سوئیچ‌های الکترونیکی، مدل‌های الکترومکانیکی XMLA در محیط‌های نویز الکترومغناطیسی یا دماهای شدید مقاوم‌تر عمل می‌کنند.

نتیجه‌گیری

پرشرسویچ Schneider XMLA500D2S11 محصولی حرفه‌ای، قابل اعتماد و چندمنظوره برای کنترل فشار در سیستم‌های هیدرولیک فشار بالاست. با توجه به مشخصات دقیق، گواهینامه‌های بین‌المللی و پشتیبانی Schneider Electric، انتخاب ایدئالی برای مهندسان و صنایع است که به ایمنی و reliability نیاز دارند.

برای انتخاب صحیح، همیشه datasheet رسمی را بررسی کنید و با شرایط عملیاتی پروژه تطبیق دهید. استفاده از محصولات اصل Schneider Electric ریسک خرابی و downtime را به حداقل می‌رساند.
