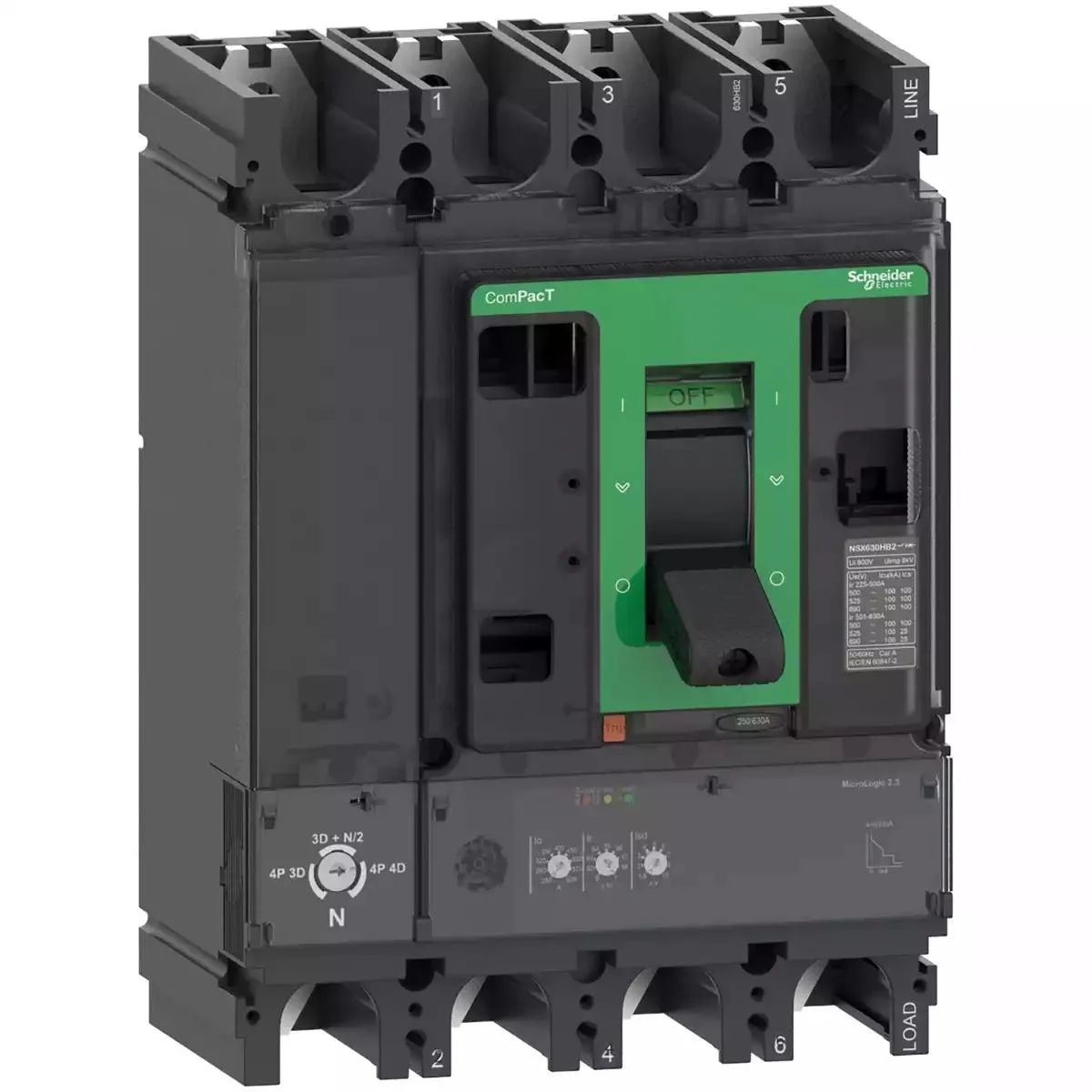

کلید اتوماتیک ۴ پل

توضیحات

کلید اتوماتیک ۴ پل اشنایدر الکتریک، نقش محافظی هوشمند در سیستم برق ایفا می‌کند. این کلید به‌صورت خودکار در شرایطی مانند اضافه‌بار یا اتصال کوتاه، مدار را قطع کرده و از آسیب به تجهیزات یا خطرات احتمالی جلوگیری می‌کند. محدوده جریان این کلیدها از ۱۶ تا ۱۲۰۰ آمپر متغیر است و در قدرت قطع‌های مختلفی مثل ۲۵، ۳۶، ۵۰ و ۷۰ کیلوآمپر عرضه می‌شوند تا پاسخگوی نیازهای متنوع صنعتی و ساختمانی باشند.

چرا کلید چهار پل؟ نقش نول در ایمنی و کنترل

در برخی کاربردها، قطع نول به‌اندازه قطع فازها اهمیت دارد؛ به‌ویژه زمانی که هدف، قطع کامل بار باشد. در این موارد، استفاده از کلید چهار پل ضروری است. اما نکته مهم اینجاست: هنگام وصل، نول باید زودتر از فازها وصل شود و هنگام قطع، آخرین پل باشد که از مدار خارج می‌شود. این ترتیب باعث حفظ ایمنی و جلوگیری از بروز اختلال در عملکرد تجهیزات می‌شود.

نوع سیستم ارتینگ و توزیع برق (مانند TT، IT، TN-S یا TN-C) در انتخاب و نحوه استفاده از کلید چهار پل تأثیرگذار است. برای مثال، در سیستم TN-C که سیم PEN هم‌زمان نقش نول و ارت را دارد، قطع این سیم مجاز نیست؛ بنابراین استفاده از پل چهارم برای قطع PEN در این حالت توصیه نمی‌شود.

مدل‌های کلید اتوماتیک ۴ پل  اشنایدر

اشنایدر الکتریک کلیدهای چهار پل خود را در دو مدل اصلی طراحی کرده است:

مدل 4P-3D: در این نوع، حفاظت الکتریکی فقط روی سه پل (فازها) اعمال می‌شود و پل نول بدون حفاظت باقی می‌ماند. این مدل برای کاربردهایی مناسب است که نول نیازی به حفاظت ندارد اما قطع آن ضروری است.

مدل 4P-4D: در این نسخه، هر چهار پل—شامل نول—تحت حفاظت قرار می‌گیرند. این طراحی برای سیستم‌هایی که نول نیز باید در برابر جریان‌های غیرمجاز محافظت شود، انتخابی حرفه‌ای و ایمن محسوب می‌شود.

عملکرد واحد تریپ TM-D در کلید اتوماتیک چهار پل اشنایدر

در کلید اتوماتیک کمپکت ۴۰۰ آمپر با قدرت قطع ۳۶ کیلوآمپر، واحد تریپ TM-D نقش قلب محافظتی سیستم را ایفا می‌کند. این واحد از دو بخش اصلی تشکیل شده که هرکدام وظیفه‌ای متفاوت اما مکمل دارند. بخش اول، به تغییرات دمایی حساس است و وظیفه‌اش محافظت در برابر جریان‌های بیش از حد مجاز یا همان اضافه‌بار است. در این قسمت از قطعه‌ای به نام بی‌متال استفاده می‌شود؛ ترکیبی از دو فلز با ضریب انبساط متفاوت که با عبور جریان، گرم شده و به‌تدریج خم می‌شود. اگر شدت جریان از مقدار تنظیم‌شده فراتر رود، خم‌شدگی بی‌متال به حدی می‌رسد که با میله تریپ برخورد کرده و مدار را قطع می‌کند. این فرآیند با کمی تأخیر انجام می‌شود تا از قطع ناخواسته در شرایط گذرا جلوگیری شود.

بخش دوم، به شدت جریان ناگهانی حساس است و وظیفه‌اش مقابله با اتصال کوتاه است. در این قسمت، سیم‌پیچی مغناطیسی با هسته متحرک قرار دارد که در صورت وقوع اتصال کوتاه، میدان مغناطیسی شدیدی تولید می‌کند. این میدان باعث حرکت سریع هسته به سمت میله تریپ شده و برق را بدون هیچ‌گونه تأخیر قطع می‌کند تا از آسیب‌های جدی جلوگیری شود. نکته کلیدی در تفاوت عملکرد این دو بخش، زمان واکنش آن‌هاست. حفاظت حرارتی با تأخیر مشخصی عمل می‌کند تا از قطع‌های غیرضروری جلوگیری شود، در حالی که حفاظت مغناطیسی در کسری از ثانیه وارد عمل شده و مدار را فوراً قطع می‌کند.

سخن پایانی

کلید اتوماتیک ۴ پل کمپکت، انتخابی مناسب برای سوئیچینگ مصرف‌کننده‌های غیرخطی هستند؛ جایی که جریان نول ممکن است نوسانات قابل‌توجهی داشته باشد. همچنین در سیستم‌هایی که نیاز به تفکیک کامل دو منبع تغذیه دارند مثل منابع آماده‌به‌کار یا اضطراری این کلیدها نقش کلیدی در مدیریت دقیق و ایمن برق ایفا می‌کنند.
