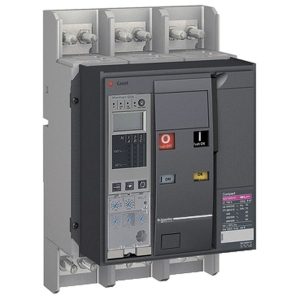

کلید هوایی اشنایدر 800 آمپر

توضیحات

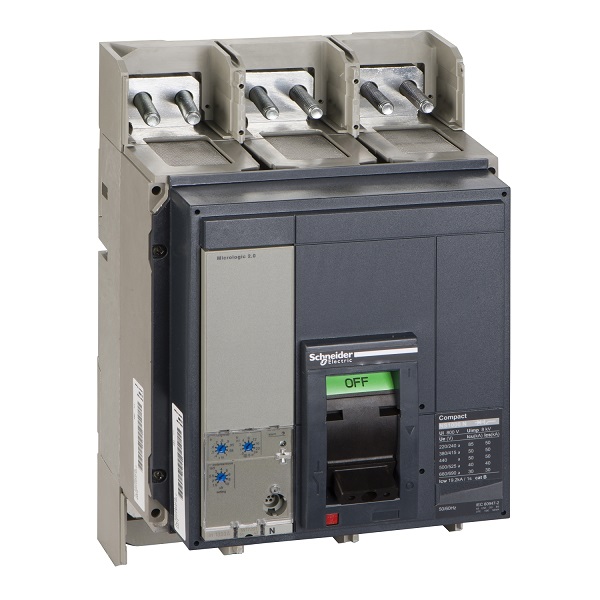

کلید هوایی اشنایدر 800 آمپر سه‌پل اشنایدر با کد فنی NS08N3P2F یکی از تجهیزات ایمنی و حفاظتی پرکاربرد در سیستم‌های برق صنعتی است. این کلید وظیفه دارد در مواقعی که جریان برق از حد مجاز فراتر می‌رود چه به دلیل اضافه‌بار و چه اتصال کوتاه به‌سرعت مدار را قطع کند تا از آسیب به تجهیزات و خطرات احتمالی جلوگیری شود. این مدل از سری Compact NS800N بوده و توانایی قطع جریان تا ۵۰ کیلوآمپر را در فرکانس‌های ۵۰ یا ۶۰ هرتز و ولتاژ ۴۱۵ ولت AC دارد. ولتاژ کاری نامی آن نیز ۶۹۰ ولت AC است.

روی بدنه‌ی کلید، دکمه‌های روشن (ON)، خاموش (OFF) و دکمه‌ی تریپ (قطع اضطراری) تعبیه شده‌اند که کنترل دستی را آسان‌تر می‌کنند. در قلب این کلید، واحد تریپ الکترونیکی Micrologic 2.0 قرار دارد که با ظرفیت ۸۰۰ آمپر، امکان تنظیم حفاظت بلندمدت (Ir) و لحظه‌ای (Li) را فراهم می‌کند. این ویژگی‌ها باعث می‌شوند تا بتوان عملکرد کلید را متناسب با نیازهای هر پروژه تنظیم کرد. ابعاد این کلید برابر با ۱۴۷×۲۱۰×۳۲۷ میلی‌متر است و به‌صورت ثابت (فیکس) در تابلو برق نصب می‌شود. همچنین این محصول مطابق با استانداردهای بین‌المللی IEC 60947-1 و IEC 60947-2 طراحی و تولید شده است که نشان‌دهنده‌ی کیفیت و ایمنی بالای آن است.

نحوه نصب کلید هوایی اشنایدر 800 آمپر کمپکت

مدل‌هایی از سری Compact NS630b تا 1600 آمپر را می‌توان به‌صورت افقی، عمودی یا خوابیده در تابلو نصب کرد. این انعطاف در نصب، به مهندسین برق کمک می‌کند تا متناسب با فضای تابلو، بهترین حالت را انتخاب کنند. در مدل‌های کشویی، کلید فقط به‌صورت عمودی نصب می‌شود. این نوع نصب مزیتی مهم دارد: می‌توان کلید را بدون نیاز به باز کردن اتصالات، به‌راحتی خارج یا جای‌گذاری کرد. همچنین در آینده امکان افزودن مدارهای جدید به سیستم وجود دارد، بدون اینکه نیاز به تغییرات اساسی باشد.

آشنایی کلید هوایی اشنایدر 800 آمپر (ACB)

کلید اتوماتیک هوایی که با نام اختصاری ACB شناخته می‌شود (Air Circuit Breaker)، یکی از تجهیزات مهم در سیستم‌های برق فشار ضعیف است. این نوع کلیدها برای کنترل و محافظت از مدارهایی با جریان بالا طراحی شده‌اند و معمولاً در ورودی تابلوهای برق فشار ضعیف نصب می‌شوند. دلیل اینکه به این کلیدها “هوایی” گفته می‌شود، به نحوه خاموش کردن جرقه در زمان قطع جریان مربوط می‌شود. در این مدل، فرآیند اطفاء جرقه در محفظه‌ای انجام می‌شود که با هوای آزاد پر شده است. این ویژگی باعث شده تا کلیدهای هوایی جایگزین مناسبی برای مدل‌های قدیمی‌تر روغنی باشند. در برخی کشورها مانند فرانسه و ایتالیا، کلیدهای ACB حتی برای توان‌های بالاتر از ۱۵ کیلووات نیز مورد استفاده قرار می‌گیرند. البته در کشورهایی مثل آمریکا، استفاده از کلیدهای خلا یا SF6 رایج‌تر شده است. با این حال، کلیدهای هوایی همچنان به‌دلیل عملکرد قابل اعتمادشان در بسیاری از پروژه‌ها کاربرد دارند.

نقش کلید هوایی در حفاظت شبکه

کلیدهای ACB فقط برای قطع و وصل جریان طراحی نشده‌اند؛ بلکه نقش مهمی در حفاظت از شبکه برق ایفا می‌کنند. کلید هوایی اشنایدر 800 آمپر می‌توانند در شرایط بحرانی مانند موارد زیر وارد عمل شوند:

• اتصال کوتاه در شبکه

• نوسانات شدید ولتاژ (افزایش یا کاهش بیش از حد)

• تغییرات غیرعادی در فرکانس برق

• افزایش دمای تجهیزات به‌دلیل عبور جریان بیش از حد

• بارگذاری بیش از ظرفیت مجاز (اضافه بار)

• خارج شدن ژنراتورها از حالت سنکرون

سخن پایانی

در واقع، کلید هوایی اشنایدر 800 آمپر مثل یک نگهبان هوشمند عمل می‌کند که در لحظه‌ی بروز مشکل، مدار را قطع کرده و از آسیب‌های جدی جلوگیری می‌کند.
