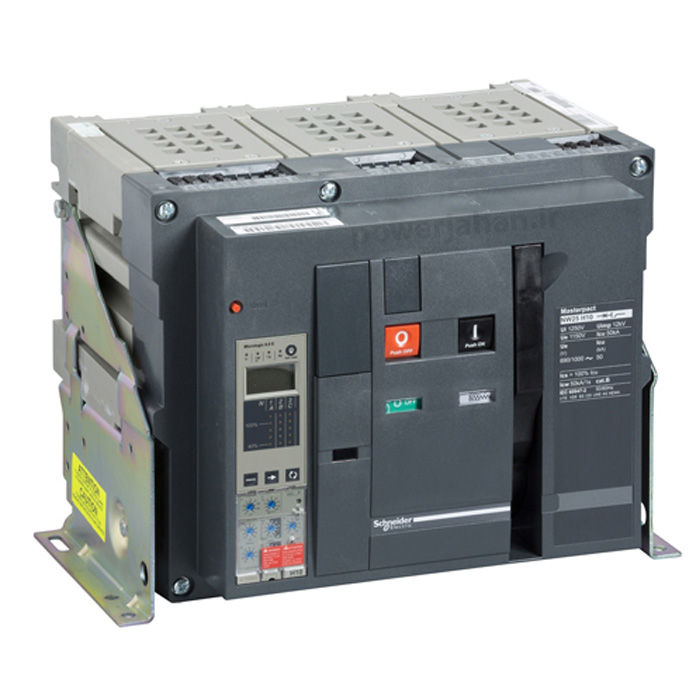

لوازم جانبی کلید هوایی

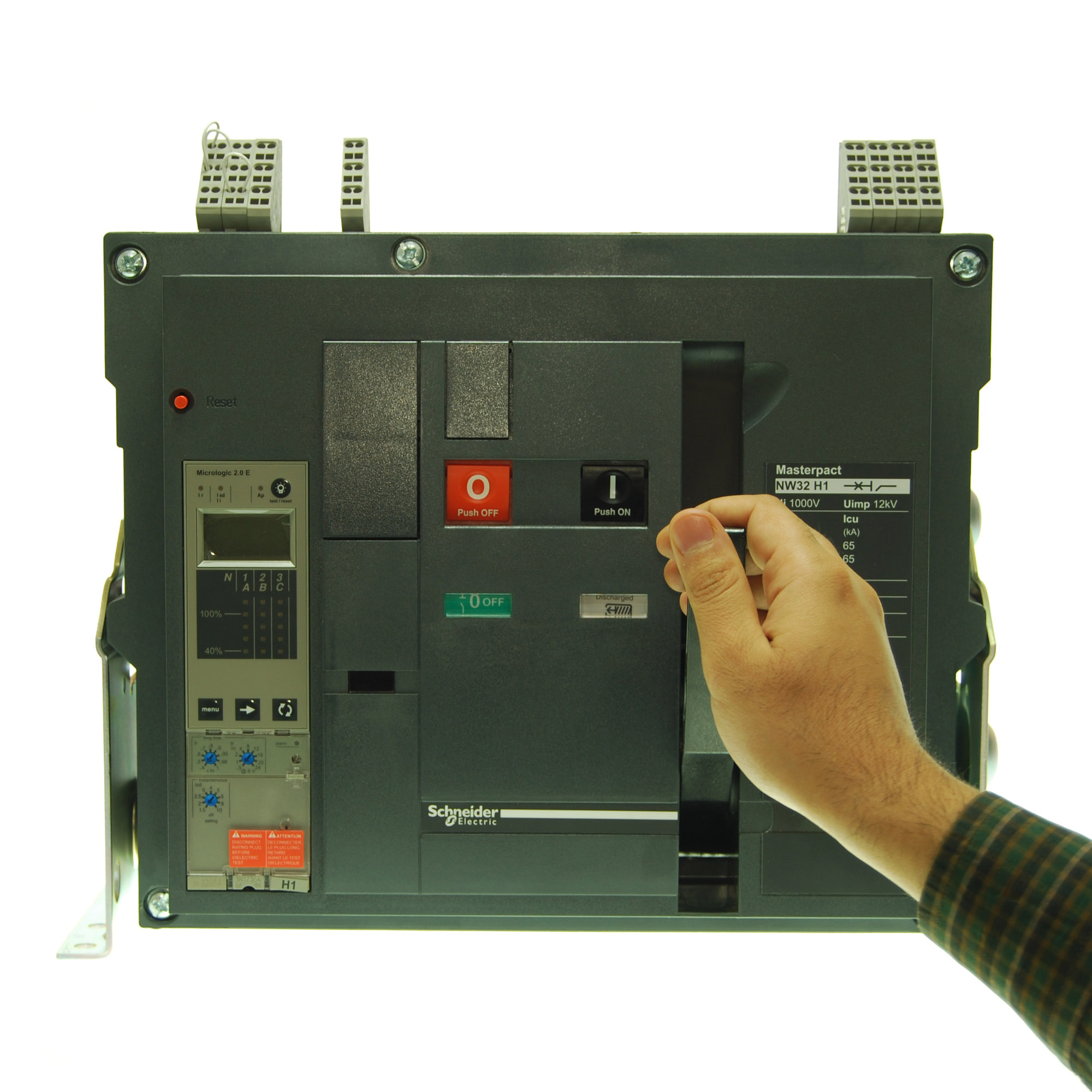

کلید هوایی یکی از انواع کلیدهای اتوماتیک با عملکرد ترکیبی حرارتی و مغناطیسی است که نقش مهمی در ایمنی و کنترل مدارهای الکتریکی دارد. این کلیدها با بدنه‌ای مقاوم در برابر حرارت و فشار مکانیکی، برای تحمل جریان‌های نامی طراحی شده‌اند و در تابلوهای برق با نام‌هایی مانند کلید اصلی، کلید اتوماتیک یا کلید کل شناخته می‌شوند. کلیدهای هوایی در دو مدل ثابت و کشویی و با ساختار سه‌پل یا چهار‌پل قابل سفارش هستند و بسته به نیاز پروژه، انتخاب مناسبی برای حفاظت و کنترل مدارهای قدرت محسوب می‌شوند. در ادامه لوازم جانبی کلید هوایی را بررسی می‌کنیم.
لوازم جانبی و قابلیت‌های کنترلی پیشرفته
برای ارتقای عملکرد کلیدهای هوایی و فراهم‌سازی امکان کنترل از راه دور، تجهیزات جانبی متنوعی طراحی شده‌اند که قابلیت‌های حفاظتی و ارتباطی این کلیدها را به‌طور چشمگیری افزایش می‌دهند. در ادامه، مهم‌ترین ویژگی‌های حفاظتی این کلیدها را مرور می‌کنیم:
انواع حفاظت در کلید هوایی
حفاظت اتصال کوتاه؛ شامل حفاظت لحظه‌ای و کوتاه‌مدت بر اساس مقدار واقعی جریان (RMS)، امکان فعال یا غیرفعال‌سازی تأخیر با انتخاب حالت I2T. حفاظت خطای زمین، تشخیص خطای پسماند یا نشتی به زمین و تنظیم تأخیر عملکرد با حالت I2T روشن یا خاموش. حفاظت نشتی زمین؛ عملکرد مستقل از منبع تغذیه خارجی و مقاوم در برابر نویز و مؤلفه‌های DC تا کلاس A و جریان ۱۰ آمپر. حفاظت نول؛ در مدل‌های سه‌پل امکان حفاظت نول وجود ندارد. در مدل‌های چهار‌پل، حفاظت نول از طریق کلید سه‌حالته انجام می‌شود. حالت نول بدون حفاظت (4P 3d) و حالت حفاظت نول در جریان نامی (4P 4d). حفاظت اضافه بار؛ حفاظت بلندمدت بر اساس جریان واقعی (RMS)، حافظه حرارتی برای ثبت وضعیت قبل و بعد از عملکرد رله، امکان محدودسازی دقت تنظیمات با صفحات حفاظتی اختصاصی، قابلیت حذف حفاظت اضافه بار با استفاده از پلاگ تنظیمی (Rating Plug) در حالت خاموش. هشدار اضافه بار؛ روشن شدن چراغ LED زرد هنگام عبور جریان از حد تنظیم‌شده.
قابلیت‌های ارتباطی و واحدهای میکرولوجیک
کلیدهای هوایی مجهز به پورت ارتباطی COM هستند که اطلاعات زیر را ارسال می‌کند: تنظیمات دستگاه، دلایل عملکرد رله، مقادیر ماکزیمم جریان و داده‌های آمپرمتر و اندازه‌گیری‌های لحظه‌ای. واحدهای حفاظتی میکرولوجیک علاوه بر حفاظت مدار، امکان اندازه‌گیری، نمایش، ارتباط و ثبت جریان‌های ماکزیمم را نیز فراهم می‌کنند. مدل‌های میکرولوجیک ۶ و ۷ به‌طور خاص برای حفاظت خطای زمین و نشتی زمین طراحی شده‌اند. در صورت روشن شدن چراغ AP یا خرابی CTها، معمولاً واحد میکرولوجیک دچار اختلال می‌شود. خوشبختانه این واحدها قابل تعویض هستند و می‌توان آن‌ها را به‌راحتی جایگزین کرد.
انواع لوازم جانبی کلید هوایی و واحدهای میکرولوجیک
واحدهای حفاظتی میکرولوجیک در چهار گروه اصلی دسته‌بندی می‌شوند:
• Micrologic A
• Micrologic P
• Micrologic E
• Micrologic H
هر یک از این مدل‌ها با نسخه‌های مختلفی مانند Micrologic 2، 5، 6 و 7 عرضه می‌شوند که سطح حفاظت و قابلیت‌های فنی کلید را مشخص می‌کنند.
رله شنت و آندر ولتاژ در کلیدهای هوایی
کلیدهای هوایی موتوردار، از جمله تجهیزات حیاتی در سیستم‌های برق صنعتی و تأسیسات روشنایی هستند که وظیفه حفاظت از مدار را بر عهده دارند. این کلیدها با بهره‌گیری از بی‌متال برای جلوگیری از اضافه‌بار و بوبین مغناطیسی برای مقابله با جریان‌های اتصال کوتاه، ایمنی مدار را تضمین می‌کنند. از این کلیدها در ورودی و خروجی فیدرها، روی باسبارهای افقی و عمودی، و برای محافظت از تجهیزات مهمی مانند موتورها، خازن‌ها، ژنراتورها، کابل‌ها و ترانسفورماتورها استفاده می‌شود. بخش میکرولوژیک این کلیدها نیز نقش مهمی در ارائه انواع حفاظت‌های الکتریکی ایفا می‌کند و امکان تنظیم دقیق عملکرد حفاظتی را فراهم می‌سازد.
نقش لوازم جانبی کلید هوایی رله‌های شنت و آندر ولتاژ در عملکرد
برای کنترل دقیق و ایمن کلیدهای هوایی و لوازم جانبی کلید هوایی ، از دو نوع رله تخصصی استفاده می‌شود: رله شنت و رله آندر ولتاژ. این رله‌ها درون کلید نصب شده و با عملکرد تأخیری خود، هماهنگی لازم در زمان قطع یا وصل مدار را ایجاد می‌کنند. در صورتی که کلید هوایی نیاز به شارژ توسط موتور الکتریکی داشته باشد، امکان سفارش موتور همراه با دو رله شنت وجود دارد که یکی از آن‌ها می‌تواند رله آندر ولتاژ باشد. این ترکیب، کنترل از راه دور و عملکرد مطمئن کلید را تضمین می‌کند. موتورهای کلید هوایی در دو ولتاژ ۱۱۰ و ۲۲۰ ولت AC عرضه می‌شوند و هنگام خرید، انتخاب ولتاژ مناسب با سیستم برق پروژه اهمیت زیادی دارد. در اغلب موارد، مدل‌های ۲۲۰ ولت AC به‌عنوان گزینه استاندارد مورد استفاده قرار می‌گیرند.
سخن پایانی
برای بهینه‌سازی عملکرد کلیدهای هوایی و افزایش سطح ایمنی، مجموعه‌ای از تجهیزات جانبی طراحی شده‌اند که هرکدام نقش مهمی در کنترل و حفاظت مدار دارند. این لوازم جانبی کلید هوایی شامل موارد زیر هستند: رله شنت تریپ و قطع، رله آندر ولتاژ، کنتاکت کمکی، موتور کلید هوایی و واحد حفاظت میکرولوژیک. این قطعات نه‌تنها امکان کنترل از راه دور را فراهم می‌کنند، بلکه در برابر خطراتی مانند اضافه جریان، اتصال کوتاه، افت ولتاژ و نشتی زمین، محافظت مؤثری ارائه می‌دهند. به کمک این تجهیزات، کلیدهای هوایی به ابزاری قابل اعتماد برای استفاده در محیط‌های صنعتی، تأسیسات برق و پروژه‌های ساختمانی تبدیل می‌شوند.
