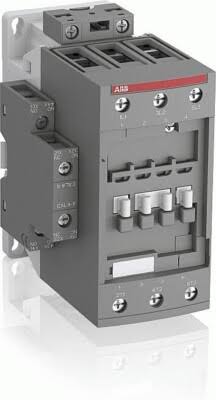

کنتاکتور 52آمپر ای‌بی‌بی ABB با شناسه فنی 1SBL367001R1311

کنتاکتور پنجاه و دو آمپر ای‌بی‌بی با کد سفارش یک‌اس‌بی‌ال۳۶۷۰۰۱آر۱۳۱۱ و مدل ای‌اف۵۲-۳۰-۱۱-۱۳ یکی از پرکاربردترین قطعات در تابلوهای برق صنعتی است. این کنتاکتور برای کنترل موتورهای سه‌فاز تا بیست‌ودو کیلووات در ولتاژ چهارصد ولت و مدارهای قدرت تا حدود صد آمپر طراحی شده و با بوبین الکترونیکی وسیع‌برد، عملکرد پایدار در شبکه‌های ناپایدار را تضمین می‌کند. برای مهندسان برق، طراحان تابلو و مدیران نگهداری در ایران که با نوسان ولتاژ کنترل و نیاز به قابلیت اطمینان بالا روبه‌رو هستند، شناخت دقیق این مدل می‌تواند از توقف‌های ناخواسته و هزینه‌های اضافی جلوگیری کند.

در ادامه مشخصات فنی، مزایا، تجربه واقعی استفاده، مقررات واردات و نکات عملی انتخاب و نصب را بر اساس داده‌های تولیدکننده بررسی می‌کنیم.

ساختار و مشخصات فنی کنتاکتور

این کنتاکتور از نوع بلوکی سه‌قطبی است و سه تماس اصلی نرمال‌باز دارد. یک بلوک کمکی از پیش نصب‌شده با یک تماس نرمال‌باز و یک تماس نرمال‌بسته نیز همراه آن است. ولتاژ نامی مدار اصلی تا ششصد و نود ولت و ولتاژ کنترل بوبین از صد تا دویست و پنجاه ولت متناوب یا مستقیم با فرکانس پنجاه یا شصت هرتز است. این بازه وسیع بوبین باعث می‌شود یک مدل برای ولتاژهای کنترل مختلف در سراسر جهان قابل استفاده باشد و نیاز به تعویض بوبین کاهش یابد.

رتبه‌بندی جریان و قدرت

جریان عملیاتی در دسته ای‌سی-۳ در ولتاژ سیصد و هشتاد تا چهارصد و پانزده ولت برابر پنجاه و سه آمپر است. قدرت موتور قابل کنترل در چهارصد ولت به بیست‌ودو کیلووات می‌رسد و در ولتاژهای بالاتر تا سی کیلووات افزایش می‌یابد. در دسته ای‌سی-۱ جریان تا صد آمپر در چهل درجه سانتی‌گراد قابل تحمل است و با افزایش دما کاهش می‌یابد. ابعاد تقریبی شصت و هفت میلی‌متر عرض، صد و بیست و پنج و نیم میلی‌متر ارتفاع و صد و یازده میلی‌متر عمق و وزن حدود نهصد و نود گرم است.

ویژگی‌های کلیدی فناوری ای‌اف

بوبین الکترونیکی با حفاظت اضافه ولتاژ داخلی، مصرف انرژی نگه‌داری پایین و عملکرد تمیز در نوسان‌های ولتاژ کنترل را فراهم می‌کند. تماس‌های کمکی مکانیکی لینک‌شده و آینه‌ای مطابق استانداردهای بین‌المللی ایمنی هستند. ترمینال‌ها از نوع پیچی بوده و قابلیت اتصال سیم‌های صلب یا انعطاف‌پذیر با سطح مقطع مناسب را دارند. درجه حفاظت ترمینال‌های اصلی ده و ترمینال‌های کمکی و بوبین بیست است.

فرکانس سوییچینگ الکتریکی در دسته ای‌سی-۳ تا هزار و دویست سیکل در ساعت و مکانیکی تا سه هزار و ششصد سیکل در ساعت مجاز است. زمان عملکرد بسته شدن تماس‌های اصلی حدود چهل و دو تا صد میلی‌ثانیه است. ارتفاع کاری مجاز بدون کاهش مشخصات تا سه هزار متر است و دمای کاری بدون رله حرارتی از منفی چهل تا مثبت هفتاد درجه سانتی‌گراد را پوشش می‌دهد.

مقایسه با مدل‌های مشابه و کاربردها

این مدل در محدوده میانی سری ای‌اف قرار دارد. مدل‌های کوچک‌تر برای موتورهای کم‌قدرت و مدل‌های بزرگ‌تر مانند شصت و پنج آمپر برای بارهای سنگین‌تر مناسب‌اند. در مقایسه با کنتاکتورهای سنتی با بوبین مغناطیسی ساده، فناوری الکترونیکی مصرف انرژی کمتر، مقاومت بهتر در برابر نوسان ولتاژ و عدم نیاز به سرکوب‌گر خارجی را ارائه می‌دهد.

کاربرد اصلی کنترل موتورهای سه‌فاز در پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات صنعتی است. همچنین برای بارهای غیرالقایی یا کمی القایی در مدارهای قدرت مناسب است. طراحی بلوکی امکان افزودن بلوک‌های کمکی جلو یا کنار و لوازم جانبی مانند اینترلاک مکانیکی را فراهم می‌کند.

نکته مهم: این مدل برای کنترل مستقیم از خروجی کنترل‌کننده‌های منطقی برنامه‌پذیر با جریان پایین مناسب نیست و نیاز به رله واسط دارد.

تجربه واقعی یک کاربر در خط تولید صنعتی

در یکی از گزارش‌های فنی منتشرشده از کاربردهای واقعی در کارخانه‌های اروپایی و آسیایی، یک مهندس نگهداری در خط تولید بسته‌بندی مواد غذایی تجربه خود را از جایگزینی کنتاکتورهای قدیمی با این مدل شرح داده است. خط قبلی با نوسان ولتاژ کنترل مکرر دچار قطع و وصل ناقص و گرم شدن بوبین می‌شد و هر ماه چند ساعت توقف داشت. پس از نصب کنتاکتور پنجاه و دو آمپر با بوبین وسیع‌برد، در مدت دوازده ماه کار مداوم با بیش از پانصد هزار سیکل، تنها یک مورد نیاز به بازرسی پیدا شد و هیچ توقفی به دلیل کنتاکتور رخ نداد.

مصرف انرژی مدار کنترل حدود سی درصد کاهش یافت و دمای کابینت کنترل به طور محسوس پایین‌تر آمد. دقت سیگنال بازخورد از تماس‌های آینه‌ای باعث شد سیستم ایمنی بدون خطای کاذب کار کند. نکته کلیدی موفقیت، انتخاب صحیح سطح مقطع سیم و گشتاور سفت‌کردن ترمینال‌ها مطابق دفترچه راهنما بود. وقتی در ابتدا سیم‌ها با سطح مقطع کمتر از حد توصیه شده نصب شد، گرم شدن موضعی مشاهده گردید که با تعویض سیم برطرف شد. این تجربه نشان می‌دهد که ترکیب بوبین الکترونیکی، حفاظت داخلی و تماس‌های ایمن می‌تواند قابلیت اطمینان را در محیط‌های صنعتی واقعی به طور قابل اندازه‌گیری افزایش دهد، مشروط بر نصب صحیح و تطابق با جریان نامی موتور.

قوانین و مقررات مرتبط با واردات و استفاده در ایران

واردات کنتاکتورهای صنعتی مانند این مدل معمولاً تحت کد تعرفه مربوط به دستگاه‌های برقی قطع و وصل مدار برای ولتاژ کمتر از هزار ولت قرار می‌گیرد. فرآیند شامل ثبت سفارش در سامانه جامع تجارت، ارائه اسناد کامل تجاری، کارت بازرگانی معتبر و در صورت لزوم اخذ مجوز از وزارت صنعت، معدن و تجارت است. برخی تجهیزات برقی ممکن است مشمول بررسی استاندارد ملی یا تأییدیه انطباق شوند، به ویژه اگر برای کاربردهای ایمنی یا انرژی‌بر باشند.

بر اساس اطلاعات منتشرشده در منابع بین‌المللی درباره مقررات تجاری ایران، کالاهای الکتریکی صنعتی اغلب در دسته مجاز یا مشروط طبقه‌بندی می‌شوند و محدودیت‌های ناشی از تحریم‌ها ممکن است بر مسیر تأمین و انتقال ارز تأثیر بگذارد. استفاده از مناطق آزاد تجاری می‌تواند تسهیلاتی در حقوق ورودی ایجاد کند، اما شرایط خاصی دارد. استانداردهای ایمنی مدارهای قدرت و حفاظت باید رعایت شود و در صورت نیاز گواهی مبدأ و انطباق ارائه گردد.

قوانین و مقررات ممکن است تغییر کنند؛ بنابراین پیش از واردات، استعلام به‌روز از گمرک، سازمان ملی استاندارد و وزارت صمت ضروری است. نصب و راه‌اندازی باید توسط افراد صلاحیت‌دار و مطابق مقررات ایمنی برق انجام شود تا از خطرات برق‌گرفتگی یا آتش‌سوزی جلوگیری گردد.

نکات عملی انتخاب، نصب و نگهداری

ابتدا جریان نامی موتور و دسته کاری را مشخص کنید و کنتاکتور را با حاشیه ایمنی مناسب انتخاب کنید. ولتاژ کنترل را با بازه بوبین تطبیق دهید. برای کاربردهای با نوسان زیاد، همین مدل با بوبین وسیع‌برد ایده‌آل است. هنگام نصب، ترمینال‌ها را با گشتاور توصیه‌شده سفت کنید و از سیم با سطح مقطع کافی استفاده کنید. فضای کافی برای تهویه در تابلو در نظر بگیرید.

نگهداری شامل بازرسی دوره‌ای تماس‌ها برای سایش، تمیز کردن گرد و غبار و بررسی اتصالات است. در محیط‌های مرطوب یا گرد و غبار، حفاظت اضافی تابلو توصیه می‌شود. برای افزایش عمر، از رله حرارتی مناسب همراه‌با کنتاکتور استفاده کنید و فرکانس سوییچینگ را در محدوده مجاز نگه دارید.

در مقایسه با برندهای مشابه، این مدل به دلیل سیستم لوازم جانبی گسترده و پشتیبانی جهانی، در پروژه‌های بین‌المللی و داخلی که قابلیت اطمینان اولویت دارد، انتخاب رایجی است. همیشه مشخصات دقیق موتور و شرایط محیطی را با داده‌های فنی تطبیق دهید.

نتیجه‌گیری

کنتاکتور پنجاه و دو آمپر ای‌بی‌بی با ترکیب طراحی فشرده، بوبین الکترونیکی وسیع‌برد و حفاظت داخلی، راه‌حلی قابل اعتماد برای کنترل موتورها و مدارهای قدرت در محیط‌های صنعتی است. تجربه کاربران نشان می‌دهد که در شرایط واقعی می‌تواند توقف‌های ناشی از نوسان ولتاژ را به حداقل برساند و مصرف انرژی کنترل را کاهش دهد. با رعایت اصول انتخاب صحیح، نصب دقیق و نگهداری منظم، عمر مفید بالا و عملکرد پایدار تضمین می‌شود.

برای مخاطبان ایرانی، توجه به مقررات واردات به‌روز و استفاده از منابع معتبر فنی اهمیت دارد. این قطعه کوچک اما حیاتی می‌تواند نقش مهمی در پایداری خطوط تولید ایفا کند، مشروط بر اینکه با دانش فنی و برنامه‌ریزی درست به کار گرفته شود. انتخاب آگاهانه بر اساس داده‌های تولیدکننده، نه تنها هزینه‌های نگهداری را کاهش می‌دهد، بلکه ایمنی و بهره‌وری را افزایش می‌دهد.

فهرست منابع

• کاتالوگ و مشخصات فنی رسمی تولیدکننده ای‌بی‌بی برای مدل ای‌اف۵۲-۳۰-۱۱-۱۳ (کد یک‌اس‌بی‌ال۳۶۷۰۰۱آر۱۳۱۱)
• صفحات فنی فروشگاه‌های تخصصی بین‌المللی مانند ای‌ای‌بی‌ای‌بی‌او و منابع داده فنی ای‌بی‌بی
• گزارش‌های تجاری و مقررات گمرکی مرتبط با کدهای تعرفه دستگاه‌های برقی قطع و وصل مدار و اطلاعات بین‌المللی تجارت با ایران
