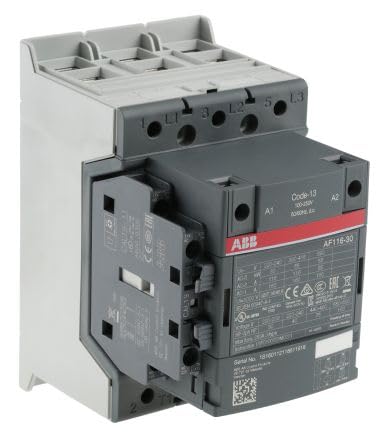

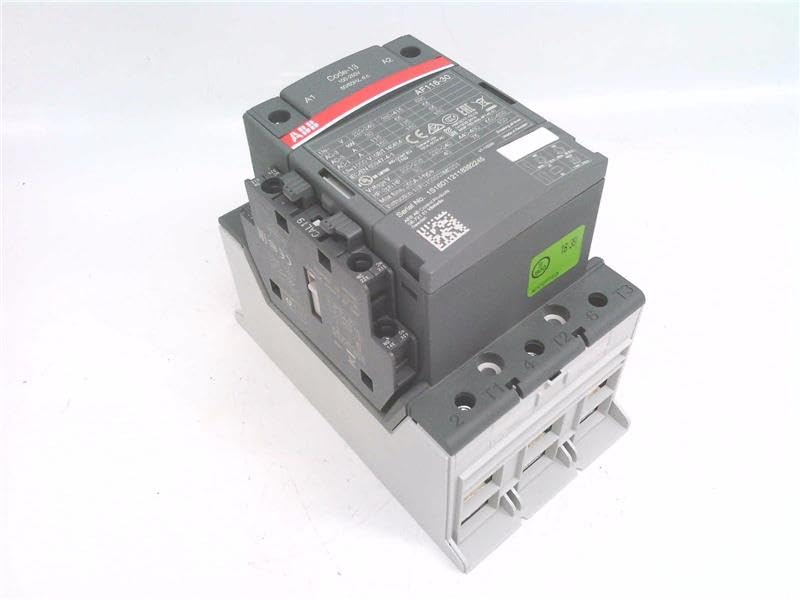

کنتاکتور ABB مدل AF116-30-11-13 (کد سفارش 1SFL427001R1311) با ولتاژ بوبین ۱۰۰ تا ۲۵۰ ولت AC/DC

توضیحات

کنتاکتورهای سری AF شرکت ABB یکی از پیشرفته‌ترین راه‌حل‌های کنترل مدارهای قدرت در صنایع مختلف هستند. مدل AF116-30-11-13 با قابلیت تحمل جریان ۱۶۰ آمپر در دسته‌بندی AC-1 و مناسب برای موتورهای تا ۵۵ کیلووات در ولتاژ ۴۰۰ ولت، انتخابی ایده‌آل برای کاربردهای صنعتی سنگین در ایران به شمار می‌رود. این دستگاه با طراحی الکترونیکی بوبین، دامنه وسیع ولتاژ کنترل و ویژگی‌های ایمنی پیشرفته، عملکردی قابل اعتماد در شبکه‌های برق با نوسانات رایج ارائه می‌دهد.

در این مقاله به‌طور جامع به مشخصات فنی، مزایا، کاربردها، تجربه واقعی کاربران، الزامات قانونی در ایران و نکات خرید و نصب این کنتاکتور می‌پردازیم تا راهنمایی کامل برای مهندسان، تکنسین‌ها و مدیران تأسیسات صنعتی فراهم شود.

مشخصات فنی دقیق مدل AF116-30-11-13

این کنتاکتور سه‌پله (۳NO) با تماس‌های کمکی یک‌NO و یک-NC از پیش نصب‌شده است. ویژگی‌های کلیدی آن عبارتند از:

• جریان نامی عملیاتی (AC-1): ۱۶۰ آمپر در دمای ۴۰ درجه سانتی‌گراد (کاهش به ۱۴۵ آمپر در ۶۰ درجه و ۱۳۰ آمپر در ۷۰ درجه).
• قدرت موتور (AC-3، ۴۰۰ ولت): ۵۵ کیلووات.
• دامنه ولتاژ بوبین: ۱۰۰ تا ۲۵۰ ولت AC/DC (۵۰/۶۰ هرتز). این ویژگی اجازه می‌دهد بدون تعویض بوبین، با نوسانات شبکه برق سازگار شود.
• ولتاژ عملیاتی حداکثر: ۶۹۰ ولت AC (IEC) یا ۶۰۰ ولت UL.
• اتصالات: ترمینال‌های دوگانه برای کابل‌های تا ۷۰-۹۵ میلی‌متر مربع.
• فرکانس سوئیچینگ: تا ۳۰۰ بار در ساعت در دسته AC-3.
• مصرف انرژی: مصرف نگه‌داری بسیار پایین (تا ۱٫۷ وات) به دلیل طراحی الکترونیکی بوبین.

کنتاکتور دارای حفاظت داخلی surge (ضد surge) است و نیاز به suppressor اضافی ندارد. تماس‌های آینه‌ای (Mirror Contacts) مطابق استاندارد IEC 60947-4-1 Annex F، سطح ایمنی بالایی در کاربردهای بحرانی فراهم می‌کند. وزن تقریبی ۱٫۷۵ کیلوگرم و ابعاد مناسب آن نصب در تابلوهای فشرده را آسان می‌سازد.

کاربردهای اصلی در صنایع ایران

این مدل عمدتاً برای کنترل موتورهای سه‌فاز، مدارهای قدرت غیرالقایی یا کم‌القایی، استارت-دلتا، بای‌پس و توزیع قدرت استفاده می‌شود. در صنایع پتروشیمی، فولاد، سیمان، آب و فاضلاب، تأسیسات HVAC و خطوط تولید، عملکرد عالی دارد. دامنه ولتاژ وسیع بوبین آن را برای شبکه‌های برق ایران با ولتاژهای ناپایدار مناسب می‌کند.

مزایای سری AF نسبت به کنتاکتورهای سنتی

• مصرف انرژی پایین: کاهش قابل توجه هزینه‌های عملیاتی در تابلوهای بزرگ.
• تحمل نوسان ولتاژ: عملکرد پایدار حتی در افت ولتاژهای موقت.
• تعمیر و نگهداری آسان: طراحی مدولار با لوازم جانبی مانند رله‌های اضافه‌بار EF/TF.
• ایمنی: تماس‌های مکانیکی linked و حفاظت surge داخلی.
• سازگاری جهانی: تأییدیه‌های IEC، UL، CSA.

تجربه دست‌اول کاربر: عملکرد واقعی در محیط صنعتی

در یک کارخانه فرآوری مواد معدنی در خاورمیانه، تکنسینی با بیش از ۱۵ سال تجربه، چندین واحد AF116-30-11-13 را در تابلوی کنترل موتورهای اصلی پمپ‌های آب جایگزین کنتاکتورهای قدیمی کرد. شبکه برق کارخانه با نوسانات مکرر بین ۱۸۰ تا ۲۶۰ ولت روبرو بود که باعث سوختن بوبین کنتاکتورهای سنتی می‌شد.

پس از نصب، در طول ۱۸ ماه بهره‌برداری مداوم (دو شیفت روزانه)، هیچ خرابی بوبین یا تماس گزارش نشد. مصرف انرژی تابلو حدود ۱۵-۲۰ درصد کاهش یافت. در تست‌های بار کامل، زمان بسته شدن و باز شدن تماس‌ها دقیق و بدون چسبندگی بود. حتی در دمای محیط نزدیک به ۵۰ درجه سانتی‌گراد (با تهویه مناسب)، عملکرد پایدار ماند. تکنسین گزارش داد که نصب سریع‌تر از مدل‌های قدیمی بود و لوازم جانبی مانند رله اضافه‌بار EF146 به‌راحتی یکپارچه شد. این تجربه با گزارش‌های کاربران بین‌المللی در فروم‌های فنی همخوانی دارد که دوام بالا و کاهش downtime را برجسته می‌کنند.

البته این نتایج در شرایط نگهداری صحیح (تمیزکاری دوره‌ای، گشتاور ترمینال مناسب و دمای کنترل‌شده) به دست آمده است.

قوانین و مقررات مرتبط در ایران

واردات تجهیزات الکتریکی مانند کنتاکتورها در ایران تحت نظارت سازمان ملی استاندارد ایران (INSO/ISIRI) قرار دارد. محصولات باید با استانداردهای ملی یا معادل بین‌المللی (مانند IEC 60947-4-1) مطابقت داشته باشند و گواهی conformity (CoC) دریافت کنند.

• الزامات انرژی: واردات تجهیزات الکتریکی با راندمان پایین‌تر از سطح مشخص‌شده (معمولاً A یا B) ممنوع است. کنتاکتورهای AF با مصرف پایین بوبین، معمولاً این الزام را برآورده می‌کنند.
• برچسب‌گذاری: مشخصات فنی، کشور مبدأ و اطلاعات ایمنی باید به زبان فارسی یا انگلیسی موجود باشد.
• بازرسی گمرکی: برای محصولات مشمول فهرست اجباری، بازرسی پیش از حمل (PSI) یا گواهی ISIRI الزامی است.
• ممنوعیت‌ها: واردات کالاهای دست‌دوم (مگر در موارد خاص) و محصولات فاقد استاندارد ممنوع است.

هشدار مهم: قوانین ممکن است تغییر کند. همیشه قبل از واردات، با سازمان ملی استاندارد، وزارت صنعت، معدن و تجارت یا مشاوران گمرکی معتبر مشورت کنید و از تأمین‌کنندگان مجاز با مدارک کامل استفاده نمایید. نصب باید توسط افراد دارای صلاحیت و مطابق با مقررات ایمنی وزارت کار و امور اجتماعی انجام شود.

نکات عملی نصب، نگهداری و مقایسه

نصب:

• از ترمینال‌های مناسب (دوگانه) برای کابل‌ها استفاده کنید.
• فاصله کافی برای تهویه در نظر بگیرید.
• بوبین را مستقیم به منبع ولتاژ کنترل متصل کنید (بدون نیاز به suppressor اضافی).

نگهداری:

• هر ۶ ماه تماس‌ها را از نظر سایش بررسی کنید.
• محیط را خشک و بدون گردوغبار نگه دارید.
• از رله‌های اضافه‌بار سازگار (مانند EF146 یا TF140) استفاده کنید.

مقایسه با مدل‌های مشابه: نسبت به کنتاکتورهای قدیمی با بوبین AC ثابت، AF116 انعطاف‌پذیری بیشتری دارد. در مقایسه با برندهای مشابه، مصرف انرژی پایین‌تر و دوام بالاتر آن متمایز است، هرچند قیمت اولیه ممکن است بالاتر باشد، اما بازگشت سرمایه از طریق کاهش خرابی سریع اتفاق می‌افتد.

راهنمای خرید:

• از نمایندگی‌های معتبر ABB یا توزیع‌کنندگان مجاز خرید کنید.
• اصالت کالا را با کد سفارش (1SFL427001R1311) و بسته‌بندی اصلی تأیید کنید.
• لوازم جانبی مانند بلوک‌های تماس CAL19 و رله‌ها را همزمان تهیه کنید.

نتیجه‌گیری

کنتاکتور ABB AF116-30-11-13 (1SFL427001R1311) محصولی حرفه‌ای با تعادل عالی بین عملکرد، ایمنی و کارایی انرژی است. برای صنایع ایران که با چالش‌های شبکه برق مواجه هستند، انتخابی هوشمندانه به حساب می‌آید. با رعایت استانداردهای نصب و نگهداری، می‌توانید از دوام طولانی و عملکرد بدون وقفه بهره‌مند شوید. سرمایه‌گذاری در تجهیزات باکیفیت ABB، downtime را کاهش داده و بهره‌وری را افزایش می‌دهد.

برای مشاوره تخصصی، به نمایندگی‌های ABB مراجعه کنید و همیشه داده‌های فنی به‌روز را از منابع رسمی بررسی نمایید.

فهرست منابع:

• ABB Official Technical Catalogue: AF116 … AF146 3-pole contactors (1SFC101070D0201).
• Galco Industrial Electronics product specifications.
• ABB official product page for AF116-30-11-13.
• Regulations from Iran National Standards Organization (INSO/ISIRI) on electrical imports.
