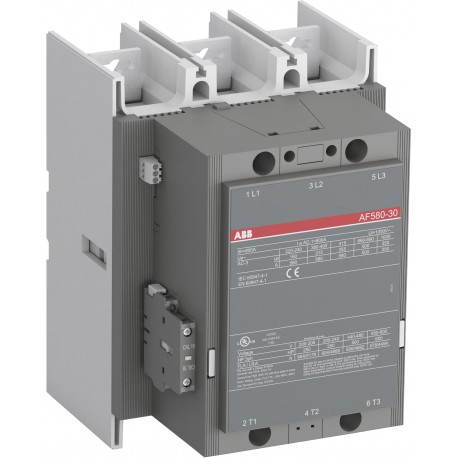

کنتاکتور ABB مدل AF580-30-11 با کد فنی 1SFL617001R7011، یکی از قدرتمندترین و پیشرفتهترین تجهیزان کنترلی در خانواده سری AF شرکت ABB به شمار میرود که برای مدیریت جریانهای بسیار بالا در صنایع سنگین طراحی شده است. این کنتاکتور سهقطبه با ولتاژ کاری مدار اصلی تا ۱۰۰۰ ولت، جریان نامی حرارتی ۸۰۰ آمپر را در دمای ۴۰ درجه سانتیگراد تحمل میکند و در حالت کاری AC-3 برای کنترل موتورهای الکتریکی، جریان ۵۸۰ آمپر را پشتیبانی مینماید که آن را به گزینهای ایدهآل برای راهاندازی موتورهای بزرگ صنعتی تبدیل ساخته است .
توان و کاربردهای صنعتی
این کنتاکتور با قابلیت کنترل موتورهایی تا توان ۳۱۵ کیلووات در ولتاژ ۴۰۰ ولت (AC-3) و ۵۰۰ کیلووات در ولتاژ ۶۹۰ ولت، برای صنایع فولاد، سیمان، پتروشیمی و معادن کاربرد گستردهای دارد . در حالت کاری AC-1 برای کلیدزنی بارهای مقاومتی و بانکهای خازنی، جریان تا ۸۰۰ آمپر را تحمل میکند که آن را برای تابلوهای برق فشار قوی و سیستمهای اصلاح ضریب توان بسیار مناسب میسازد . همچنین با استاندارد UL، این کنتاکتور میتواند موتورهایی تا ۵۰۰ اسببخار را در ولتاژ ۴۸۰ ولت کنترل نماید .
تکنولوژی AF و بوبین هوشمند
قلب تپنده این کنتاکتور، تکنولوژی پیشرفته AF (Wide Control Voltage) است که به بوبین آن امکان میدهد با یک بازه ولتاژ گسترده ۱۰۰ تا ۲۵۰ ولت در هر دو جریان متناوب و مستقیم کار کند . این ویژگی باعث میشود کنتاکتور بتواند نوسانات شدید ولتاژ شبکه را مدیریت کرده و در شبکههای ناپایدار نیز عملکردی مطمئن داشته باشد. مصرف انرژی بوبین در حالت نگهداری تنها ۱۲ ولتآمپر برای جریان متناوب و ۵ ولتآمپر برای جریان مستقیم است که در مقایسه با توان بالای محصول، بسیار بهینه محسوب میشود .
مشخصات فنی و ابعاد
این کنتاکتور با ابعاد ۲۱۰ میلیمتر عرض، ۲۸۳ میلیمتر ارتفاع و ۲۴۲ میلیمتر عمق و وزن ۱۵ کیلوگرم، طراحی جمعوجوری برای یک محصول با این جریان نامی دارد . دارای یک کنتاکت کمکی Normally Open و یک کنتاکت Normally Closed به صورت داخلی است که امکان دریافت بازخورد از وضعیت کنتاکتور را فراهم میسازد و کاربران میتوانند ماژولهای کمکی جانبی را نیز به آن اضافه نمایند . پایانههای اتصال مدار اصلی از نوع شینهای با قابلیت اتصال کابلهای مسی تا ۳۰۰ میلیمتر مربع طراحی شده است .
دوام و شرایط محیطی
دوام مکانیکی این کنتاکتور ۳ میلیون بار کلیدزنی است که نشاندهنده طول عمر بسیار بالای آن در کاربردهای سنگین صنعتی میباشد . فرکانس کلیدزنی مجاز در حالت AC-1 و AC-3 تا ۳۰۰ بار در ساعت و در حالت AC-2 و AC-4 برای کلیدزنی موتورهای با جریان راهاندازی بالا، ۶۰ بار در ساعت است . این کنتاکتور در بازه دمایی منفی ۴۰ تا مثبت ۷۰ درجه سانتیگراد (بدون رله حرارتی) و منفی ۲۵ تا مثبت ۵۵ درجه (همراه با رله حرارتی) عملکرد مطلوبی دارد .
ایمنی و استانداردها
ولتاژ نامی عایق ۱۰۰۰ ولت مطابق با استاندارد IEC و ۶۰۰ ولت مطابق با UL/CSA، همراه با ولتاژ تحمل ضربه ۸ کیلوولت، ایمنی بالایی در برابر اضافه ولتاژهای گذرا و نوسانات شبکه فراهم میآورد . محافظت در برابر اتصال کوتاه با فیوزهای نوع gG تا ۱۰۰۰ آمپر تأمین میشود و جریان تحمل اتصال کوتاه آن در مدت ۱ ثانیه برابر با ۷۰۰۰ آمپر است . همچنین دارای گواهینامههای معتبر بینالمللی از جمله CE و RoHS بوده و حفاظت سرج (Surge Protection) به صورت داخلی در آن تعبیه شده است که نیاز به تجهیزات جانبی را کاهش میدهد .
جمعبندی نهایی
کنتاکتور ABB مدل AF580-30-11 با کد 1SFL617001R7011، یک انتخاب حرفهای و بینظیر برای پروژههای سنگین صنعتی است که نیاز به کنترل موتورهای بزرگ و کلیدزنی جریانهای بالا دارند. تلفیق تکنولوژی پیشرفته AF، دوام استثنایی، بازه ولتاژ کنترل گسترده، و استانداردهای بینالمللی، این محصول را به سرمایهای مطمئن و طولانیمدت برای صنایع حساس تبدیل کرده است که با انتخاب آن، مهندسان و بهرهبرداران از عملکردی پایدار و بدون دردسر در سختترین شرایط کاری اطمینان خواهند داشت.
