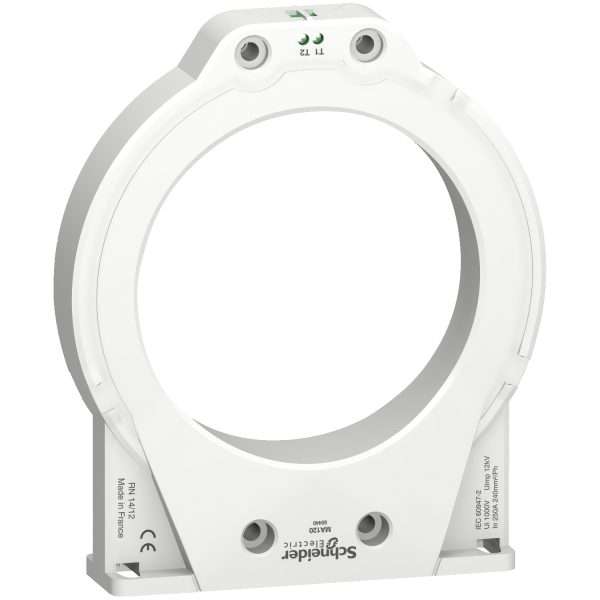

ترانس جریان اشنایدر یا کربالانس 50438

توضیحات

ترانس جریان CT اشنایدر وظیفه دارد جریان های نشتی زمین را شناسایی کند. این ترانس ها همراه با رله ارت فالت اشنایدر به کار می روند تا بتوانند خطای زمین را در سیستم های IT تشخیص داده، محل آن را مشخص کرده و مقدار جریان خطا را اندازه گیری کنند. ترانس جریان اشنایدر یا کربالانس 50438 یکی از ترانس های جریان شناخته شده اشنایدر است که با جریان نامی 85 آمپر و ولتاژ عایق بندی 1000 ولت طراحی شده است. این ترانس هم در شبکه های AC و هم در DC قابل استفاده است و محدوده فرکانس کاری آن بین 45 تا 440 هرتز قرار دارد. توانایی تحمل جریان مقاومتی کوتاه مدت این ترانس در مدت نیم ثانیه به 100 کیلوآمپر می رسد.

نحوه نصب ترانس جریان اشنایدر یا کربالانس 50438

روش نصب این ترانس انعطاف پذیر است؛ می توان آن را به صورت ثابت یا به شکل Clip-on روی DIN ریل، صفحه یا قلاب های مخصوص رله های نشتی زمین نصب کرد. محدوده دمای کاری این تجهیز بین منفی 35 تا مثبت 70 درجه سانتی گراد است. قطر داخلی ترانس PA50 برابر با 50 میلی متر بوده و اتصالات آن توسط پیچ هایی با سطح مقطع 0.22 میلی متر مربع انجام می شود.

کوربالانس قطر 50 میلی متر 85 آمپر اشنایدر 50438

رله ارت فالت و ترانس های جریان اشنایدر از تجهیزات مهم در صنعت برق هستند که برای نمونه گیری جریان و تشخیص نشتی زمین استفاده می شوند. یکی از این محصولات، کوربالانس قطر 50 میلی متر 85 آمپر با کد 50438 است که نسبت تبدیل آن 1/1000 بوده و در سری PA50 تولید می شود. این ترانس با رله های RH99P و RH99M سازگاری کامل دارد.

خرید کوربالانس 50438

برای تهیه ترانس جریان اشنایدر یا کربالانس 50438 و اطلاع از قیمت روز، می توانید آن را از طریق فروشگاه الکترومتینی به سبد خرید اضافه کنید. پس از ثبت سفارش، پیش فاکتور صادر شده و قیمت به روز در اختیار شما قرار خواهد گرفت.

کاربرد رله ارت فالت همراه با ترانس CT

رله ارت فالت در کنار ترانس جریان CT برای اندازه گیری جریان نشتی در تأسیسات الکتریکی استفاده می شود. این ترکیب دو کاربرد اصلی دارد که عبارتند از حفاظت در برابر خطای زمین (با رله های RH10، RH21 و RH99 با ریست دستی)، مانیتورینگ جریان نشتی زمین (با رله های RH10، RH21 و RH99 با ریست اتوماتیک)

مانیتورینگ جریان نشتی

رله ارت فالت اشنایدر می تواند جریان های نشتی ناشی از خرابی کابل ها یا توسعه شبکه را به صورت پیوسته پایش کند. این نظارت مداوم کمک می کند تا قبل از وقوع مشکل جدی، برنامه تعمیر و نگهداری برای مدارهای آسیب دیده انجام شود. در حالت مانیتورینگ، خروجی رله ارت فالت به چراغ های هشدار، سیستم SCADA یا سایر تجهیزات اخطار متصل می شود. اگر جریان نشتی از حد آستانه تعیین شده عبور کند، رله سیگنال کنترلی صادر می کند که می تواند فوری یا با تأخیر باشد. ترانس جریان اشنایدر یا کربالانس 50438 زمانی که جریان نشتی از حد مجاز فراتر رود، فرمان قطع مدار را به کلید اتوماتیک ارسال می کند. اما توجه داشته باشید که این رله برای حفاظت در برابر اضافه بار یا اتصال کوتاه طراحی نشده و در این شرایط فرمانی صادر نمی کند.

سخن پایانی

ترانس های جریان CT دارای دو سیم پیچ اولیه و ثانویه هستند. سیم پیچ اولیه به صورت سری در مدار قدرت قرار می گیرد تا جریان فاز از آن عبور کند. سیم پیچ ثانویه نیز به رله ارت فالت متصل می شود تا امکان تشخیص جریان نشتی فراهم گردد.

سوالات متداول

ترانس جریان اشنایدر 50438 دقیقا چه کاربردی دارد؟

این ترانس برای تشخیص جریان نشتی زمین در سیستم های الکتریکی استفاده می شود و همراه با رله ارت فالت عملکرد حفاظتی کامل ارائه می دهد.

 آیا کوربالانس PA50 فقط در شبکه AC قابل استفاده است؟

خیر، این مدل هم در شبکه های AC و هم در DC قابل نصب و استفاده است.

ترانس جریان 50438 با چه رله هایی سازگار است؟

این ترانس با رله های ارت فالت سری RH مثل RH99P و RH99M سازگاری کامل دارد.

قطر داخلی کوربالانس 50438 چقدر است و برای چه کابل هایی مناسب است؟

قطر داخلی آن 50 میلی متر است و برای عبور کابل های اصلی ورودی یا خروجی تابلوهای برق مناسب می باشد.
