ترانس جریان اشنایدر یا کربالانس 50439

توضیحات

ترانس های جریان CT اشنایدر برای شناسایی و کنترل جریان های نشتی زمین طراحی شده اند. این تجهیزات در کنار رله ارت فالت یا همان سیستم Vigilohm به کار می روند تا بتوانند خطاهای زمین را در شبکه های IT تشخیص داده، موقعیت یابی کنند و میزان آن را اندازه گیری نمایند. عملکرد ترانس جریان اشنایدر یا کربالانس 50439 به گونه ای است که جریان نشتی را شناسایی کرده و سیگنالی متناسب با آن به رله یا گیرنده ارسال می کند.

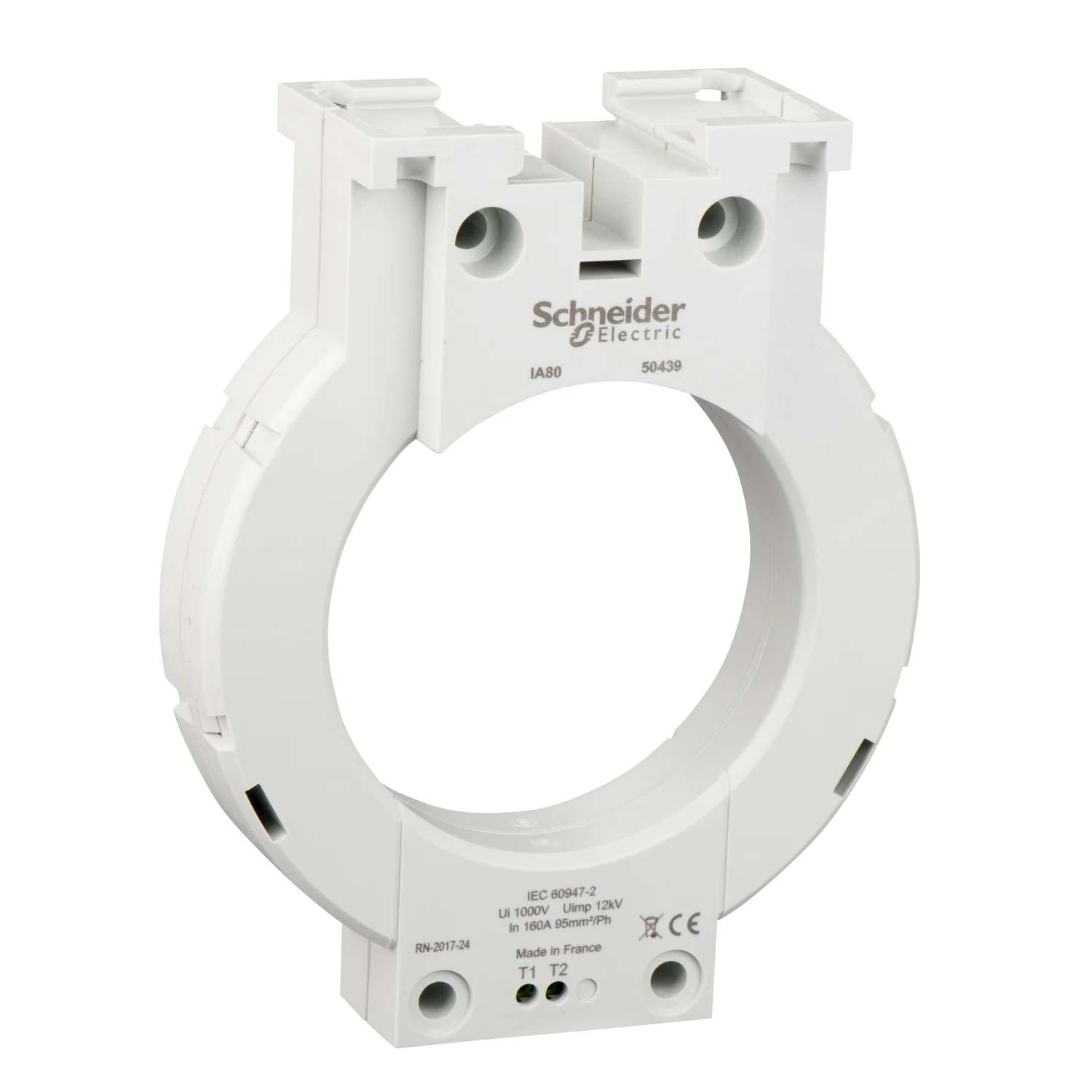

ترانس جریان مدل IA80

مدل IA80 با کد فنی 50439 یکی از محصولات شناخته شده اشنایدر است. این ترانس جریان دارای ظرفیت کاری 160 آمپر و ولتاژ عایق بندی 1000 ولت بوده و در هر دو نوع شبکه AC و DC قابل استفاده است. محدوده فرکانس کاری آن بین 45 تا 440 هرتز قرار دارد. توانایی تحمل جریان کوتاه مدت تا 100 کیلوآمپر در مدت نیم ثانیه از ویژگی های مهم این محصول است. نصب آن هم به صورت ثابت و هم به شکل Clip-on روی ریل های DIN یا صفحات و قلاب های متصل به رله Vigirex امکان پذیر است. محدوده دمای کاری این ترانس بین منفی 35 تا مثبت 70 درجه سانتی گراد بوده و قطر داخلی آن 80 میلی متر است. اتصال کابل ها نیز با پیچ هایی به سطح مقطع 0.22 میلی متر مربع انجام می شود.

نظر کاربران در مورد ترانس جریان اشنایدر یا کربالانس 50439

کاربران درباره ترانس جریان اشنایدر یا کربالانس 50439 نظرهای مثبتی دارند و بیشتر آنها به کیفیت ساخت بالا و دوام این محصول اشاره کرده اند بسیاری از مصرف کنندگان گفته اند که این ترانس در تشخیص جریان نشتی زمین عملکرد دقیق و قابل اعتمادی دارد و توانسته است امنیت سیستم های الکتریکی آنها را افزایش دهد عده ای دیگر از کاربران نصب آسان و امکان استفاده در حالت ثابت یا کلیپ آن را مزیت مهمی دانسته اند همچنین خیلی ها از این موضوع رضایت داشته اند که ترانس در شرایط سخت کاری و دماهای مختلف بدون مشکل کار می کند. برخی کاربران نیز تاکید کرده اند که همراهی این ترانس با رله ارت فالت اشنایدر باعث شده مدیریت خطاهای زمین ساده تر شود و از خسارت های احتمالی جلوگیری گردد در مجموع نظر کاربران نشان می دهد که این محصول علاوه بر کارایی بالا به دلیل طراحی دقیق و قابلیت های حفاظتی توانسته اعتماد مصرف کنندگان را جلب کند.

نکات مهم هنگام عبور هادی ها از ترانس جریان

گاهی جریان های اضافی ناشی از راه اندازی موتور یا تغذیه ترانسفورماتور می توانند باعث تشخیص خطای اشتباه شوند. برای جلوگیری از این مشکل رعایت چند نکته ساده ضروری است: قرار دادن توروئید روی بخش مستقیم کابل، عبور کابل از مرکز توروئید، استفاده از توروئید با قطر بزرگتر از قطر کابل (حداقل 1.4 برابر)، در شرایط سخت، پیچیدن نوار فولادی ملایم با ضخامت حداقل 1 میلی متر به دور کابل داخل هسته برای افزایش ایمنی.

سوالات متداول در مورد ترانس جریان اشنایدر یا کربالانس 50439

نقش رله ارت فالت در کنار ترانس CT چیست

رله ارت فالت همراه با ترانس جریان CT برای اندازه گیری جریان نشتی در تأسیسات الکتریکی استفاده می شود. این ترکیب دو کاربرد اصلی دارد که عبارتند از حفاظت در برابر خطای زمین (مدل های RH10، RH21 و RH99 با ریست دستی)، مانیتورینگ جریان نشتی زمین (مدل های RH10 و RH21 همراه با RH99 با ریست اتوماتیک).

نحوه سیم بندی ترانس جریان CT چگونه است

این ترانس دارای دو سیم پیچ اولیه و ثانویه است. سیم پیچ اولیه به صورت سری در مدار قدرت قرار می گیرد تا جریان فاز از آن عبور کند. سیم پیچ ثانویه نیز به رله ارت فالت متصل می شود تا اطلاعات جریان نشتی به درستی منتقل گردد.

ظرفیت بار قابل استفاده با رله ارت فالت چقدر است؟

رله های نشتی جریان اشنایدر قابلیت استفاده با بارهایی تا حداکثر 3200 آمپر را دارند. در برخی شرایط، رله ارت فالت تنها برای هشدار و نظارت به کار می رود و نقش حفاظتی ندارد. این حالت زمانی اهمیت دارد که خاموش شدن خودکار سیستم می تواند خطرات بیشتری ایجاد کند؛ مانند خطوط تولید صنعتی، تجهیزات اضطراری یا مدار پمپ های آتش نشانی. در چنین مواردی هشدار جریان نشتی به اپراتور امکان می دهد به جای توقف ناگهانی و پرهزینه، برای تعمیر و نگهداری برنامه ریزی کند.
