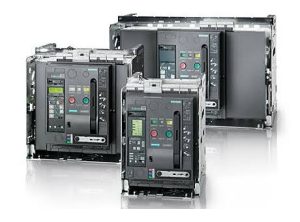

کلید هوایی زیمنس

توضیحات

کلید هوایی زیمنس یکی از تجهیزات پرکاربرد در سیستم‌های برق فشار ضعیف است که برای جریان‌های بالاتر از ۶۳۰ آمپر طراحی شده. این کلیدها نقش حیاتی در محافظت از مدارها دارند؛ از جلوگیری از اضافه‌بار گرفته تا مقابله با اتصال کوتاه و نشتی جریان به زمین. معمولاً در ورودی تابلوهای برق نصب می‌شوند، جایی که جریان بالا نیاز به کنترل دقیق دارد. یکی از ویژگی‌های منحصربه‌فرد این کلید، استفاده از هوای آزاد برای خاموش‌کردن جرقه است؛ و همین ویژگی دلیل نام‌گذاری آن به “کلید هوایی” است. زیمنس با ارائه این محصول، توانسته جایگاه ویژه‌ای در بازار تجهیزات برق پیدا کند. کلیدهای هوایی این برند جزو پرفروش‌ترین‌ها هستند و در سایت الکترومتینی، اطلاعات کامل آن‌ها به‌صورت متنی و صوتی در دسترس قرار گرفته است.

کلید هوایی دقیقاً چه کاری انجام می‌دهد؟

کلید هوایی زیمنس یا همان Air Circuit Breaker، برای کنترل و محافظت از مدارهایی با جریان بالا، از ۶۳۰ تا ۶۳۰۰ آمپر، طراحی شده است. مدل‌های محبوب آن در بازار شامل آمپرهای ۱۰۰۰، ۱۲۵۰، ۱۶۰۰، ۲۰۰۰، ۲۵۰۰ و ۳۲۰۰ هستند. این کلید نه‌تنها مدار را قطع می‌کند، بلکه در شرایط بحرانی مثل نوسانات شدید ولتاژ، اتصال کوتاه یا گرم‌شدن بیش‌ازحد تجهیزات، وارد عمل شده و از آسیب‌های جدی جلوگیری می‌کند. دقت بالا، عمر طولانی، امکان گزارش‌گیری و کنترل دقیق باعث شده تا طراحان سیستم‌های برق، روزبه‌روز بیشتر به سمت استفاده از این کلیدها بروند.

نحوه عملکرد کلید هوایی زیمنس

این کلید می‌تواند به‌صورت دستی، خودکار یا از راه دور کنترل شود. در حالت آماده‌به‌کار، اگر خطایی در مدار رخ دهد، کلید به‌سرعت واکنش نشان داده و مدار را قطع می‌کند. پس از رفع مشکل، می‌توان آن را دوباره فعال کرد و به مدار بازگرداند. برخلاف فیوزها که فقط یک‌بار قابل استفاده هستند، کلید هوایی زیمنس قابلیت شارژ مجدد دارد. این شارژ از طریق فنر انجام می‌شود که یا به‌صورت دستی با اهرم مخصوص یا به‌صورت خودکار توسط موتور شارژ می‌شود. وجود نشان‌گر شارژ روی دستگاه هم کمک می‌کند تا مطمئن شویم کلید آماده‌به‌کار است. در زمان بروز خطا، رله‌ها با کمک ترانس‌ها، مشکل را شناسایی کرده و دستور قطع مدار را صادر می‌کنند.

انواع کلیدهای هوایی زیمنس

کلیدهای هوایی زیمنس در سه سایز مختلف و در دو نوع ولتاژ AC و DC تولید می‌شوند. دو خانواده‌ی اصلی این محصولات، سری‌های 3WL و 3WA هستند که بیشترین کاربرد را دارند. این کلیدها در مدل‌های سه‌پل و چهار‌پل عرضه می‌شوند؛ مدل سه‌پل برای فازها و مدل چهار‌پل با اضافه‌شدن ترمینال نول، برای مدارهای خاص‌تر مناسب است. هر کلید شامل دو بخش اصلی است: بخش قدرت و بخش الکترونیک. قسمت الکترونیکی دستگاه تنظیمات بسیار دقیقی دارد که امکان کنترل پیشرفته را فراهم می‌کند. همچنین می‌توانید بسته به نوع تابلو برق، از مدل‌های فیکس یا کشویی استفاده کنید.

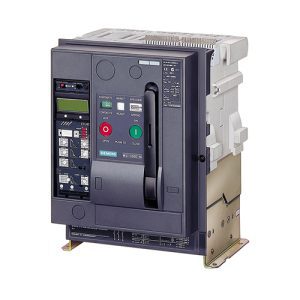

آشنایی با تجهیزات جانبی کلید هوایی زیمنس

کلید هوایی زیمنس به‌تنهایی یک محافظ قدرتمند برای مدارهای الکتریکی است، اما برای عملکرد بهتر و ایمن‌تر، به مجموعه‌ای از قطعات جانبی نیاز دارد که هرکدام نقش خاصی در کنترل، ایمنی و ارتباطات ایفا می‌کنند. در ادامه با مهم‌ترین این قطعات آشنا می‌شویم:

واحد الکترونیکی تریپ (ETU): این واحد مثل مغز متفکر کلید هوایی عمل می‌کند. وظیفه‌اش پایش لحظه‌ای جریان‌ها و شرایط مدار است. اگر مشکلی مثل اضافه‌بار یا اتصال کوتاه تشخیص دهد، بلافاصله فرمان قطع مدار را صادر می‌کند تا از آسیب به تجهیزات جلوگیری شود.

رله آندر ولتاژ: وقتی ولتاژ از حد مجاز پایین‌تر بیاید، این رله وارد عمل می‌شود و کلید هوایی را قطع می‌کند. معمولاً این حد بین ۳۵ تا ۷۰ درصد ولتاژ نامی تنظیم می‌شود. منبع تغذیه این رله مستقل از کلید است و در صنایع مختلف کاربرد فراوانی دارد.

رله شنت تریپ: اگر بخواهید از راه دور کلید هوایی را کنترل کنید، رله شنت بهترین گزینه است. با دریافت یک جریان تحریک‌کننده از بیرون، این رله به‌صورت خودکار مدار را قطع می‌کند. محل نصب آن داخل خود کلید است و به منبع تغذیه متصل می‌شود.

قفل مکانیکی: برای جلوگیری از قطع و وصل ناخواسته یا اشتباه، می‌توان از قفل مخصوص کلید استفاده کرد. این قفل عملکرد دستی کلید را محدود کرده و امنیت بیشتری فراهم می‌کند.

مکانیزم موتور: پس از قطع مدار، فنر کلید تخلیه می‌شود. برای شارژ مجدد فنر و آماده‌سازی کلید برای وصل دوباره، مکانیزم موتور وارد عمل می‌شود. این موتور به‌صورت خودکار فنر را شارژ کرده و کلید را برای استفاده بعدی آماده می‌کند.

کنتاکت کمکی: کنتاکت‌های کمکی اطلاعاتی درباره وضعیت کلید (وصل یا قطع بودن) ارائه می‌دهند. این اطلاعات برای مانیتورینگ، فیدبک و ایجاد اینترلاکینگ در سیستم‌های پیچیده بسیار کاربردی هستند.

دستگیره شارژ: در مواقعی که شارژ فنر تخلیه شده باشد و موتور شارژ در دسترس نباشد، می‌توان با استفاده از دستگیره شارژ، فنر را به‌صورت دستی شارژ کرد و کلید را دوباره به مدار بازگرداند.

دستگیره کشویی: این قطعه مخصوص مدل‌های کشویی کلید هوایی زیمنس است. برای خارج‌کردن یا واردکردن کلید به محفظه کشویی، از این دستگیره استفاده می‌شود.

کلید قطع و وصل: همان‌طور که از نامش پیداست، این کلید امکان روشن یا خاموش‌کردن کلید هوایی را به‌صورت مستقیم از روی دستگاه فراهم می‌کند.

نشانگر وضعیت شارژ: این نشانگر به‌صورت تصویری وضعیت فنر را نمایش می‌دهد؛ اگر فنر شارژ شده باشد، علامت “Charged” و در صورت تخلیه، “Discharged” را نشان می‌دهد.

ماژول‌های ارتباطی شبکه: برای اتصال کلید هوایی به سیستم‌های مانیتورینگ یا اتوماسیون صنعتی، از ماژول‌های ارتباطی استفاده می‌شود. بسته به نوع شبکه و تجهیزات جانبی، ممکن است به قطعات مکمل دیگری نیز نیاز باشد.

جمع‌بندی

کلید هوایی زیمنس با بهره‌گیری از این تجهیزات جانبی، تبدیل به یکی از کامل‌ترین و قابل‌اعتمادترین گزینه‌ها در بازار شده است. اگر قصد خرید یا مشاوره تخصصی در زمینه اتوماسیون صنعتی زیمنس را دارید، کارشناسان الکترومتینی آماده پاسخ‌گویی و راهنمایی شما هستند. با خیال راحت تماس بگیرید و خریدی مطمئن را تجربه کنید.
