میکرو سویچ اشنایدر الکتریک کد XCKJ10541

توضیحات

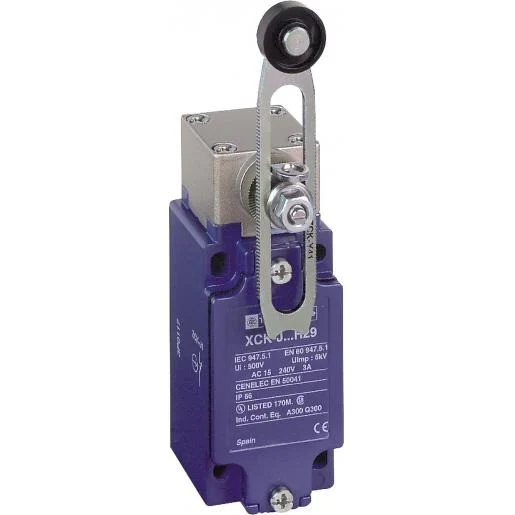

در صنایع اتوماسیون و کنترل صنعتی، میکرو سویچ اشنایدر یا به طور دقیق‌تر لimit switch، یکی از اجزای کلیدی برای تشخیص موقعیت مکانیکی و ایمن‌سازی فرآیندها به شمار می‌رود. مدل XCKJ10541 از سری OsiSense XC Standard شرکت Schneider Electric (تحت برند Telemecanique Sensors)، یک limit switch صنعتی با بدنه فلزی مقاوم، اهرم غلتکی پلاستیکی با طول متغیر و عملکرد snap action است. این محصول برای کاربردهایی که نیاز به تشخیص دقیق حرکت چرخشی و قابلیت اطمینان بالا در محیط‌های صنعتی وجود دارد، طراحی شده است.

این سوئیچ با استانداردهای بین‌المللی EN 50041 (فرمت صنعتی CENELEC) سازگار است و به دلیل طراحی robust و درجه حفاظت IP66، گزینه‌ای مناسب برای ماشین‌آلات بسته‌بندی، خطوط تولید، تجهیزات حمل‌ونقل مواد و سیستم‌های ایمنی محسوب می‌شود. در ادامه، به بررسی دقیق ویژگی‌های فنی، کاربردها، نصب و نگهداری این مدل می‌پردازیم.

مشخصات فنی اصلی (Technical Specifications)

XCKJ10541 یک limit switch با طراحی ثابت (fixed body) و هد چرخشی (rotary head) است. بدنه و هد از جنس Zamak (آلیاژ روی) ساخته شده که مقاومت مکانیکی بالایی در برابر ضربه و ارتعاش فراهم می‌کند. عملگر آن شامل اهرم غلتکی ترموپلاستیک با طول متغیر (variable length thermoplastic roller lever) است که امکان تنظیم دقیق را می‌دهد.

ویژگی‌های الکتریکی

• نوع تماس‌ها: 1 NC + 1 NO (معمولاً به صورت SPDT یا 1C/O)
• عملکرد تماس: Snap action (سریع و قاطع برای کاهش قوس الکتریکی)
• جریان نامی عملیاتی (Ie):
  • 3 A در 240 V AC (دسته A300 طبق IEC 60947-5-1)
  • 0.27 A در 250 V DC (دسته Q300)
• جریان حرارتی محصور (Ithe): 10 A
• ولتاژ عایق نامی (Ui): 500 V (طبق IEC 60947-1)، 300 V طبق UL 508 و CSA C22.2 No 14
• ولتاژ تحمل ضربه (Uimp): 6 kV
• حفاظت در برابر اتصال کوتاه: 10 A با فیوز gG
• دوام الکتریکی: تا 5 میلیون سیکل در بارهای inductive DC-13 (مثلاً 24 V / 10 W با نرخ عملیات ≤ 60 سیکل در دقیقه)
• اتصال الکتریکی: ترمینال‌های پیچ‌دار (screw-clamp terminals) با ظرفیت 1 × 0.34 تا 2 × 1.5 mm²

ویژگی‌های مکانیکی

• نوع حرکت هد: چرخشی با بازگشت فنری (spring return)
• نوع رویکرد: جانبی (lateral approach)، قابل برنامه‌ریزی در 1 یا 2 جهت
• حداقل گشتاور تریپینگ: 0.25 N·m
• حداکثر سرعت عملگری: 1.5 m/s
• دوام مکانیکی: تا 30 میلیون سیکل
• ابعاد: عرض 40 mm، ارتفاع 77 mm، عمق 44 mm
• وزن: حدود 0.485 kg

شرایط محیطی و حفاظتی

• درجه حفاظت: IP66 طبق IEC 60529 (مقاوم در برابر گرد و غبار و جت آب قوی)
• مقاومت ضربه: 50 gn (11 ms) طبق IEC 60068-2-27
• مقاومت ارتعاش: 25 gn (10…500 Hz) طبق IEC 60068-2-6
• دمای عملیاتی: -25…+70 °C
• دمای نگهداری: -40…+70 °C
• درجه آلودگی: 3 طبق IEC 60947-1
• گواهینامه‌ها: CCC, CSA, UL
• استانداردها: IEC 60947-5-1, EN 60947-5-1, UL 508, CSA C22.2 No 14, EN 50041

این مشخصات مستقیماً از دیتاشیت رسمی Schneider Electric استخراج شده و نشان‌دهنده عملکرد قابل اعتماد محصول در شرایط صنعتی سخت است. توجه کنید که برای کاربردهای خاص، همیشه باید تحلیل ریسک و تست کامل توسط کاربر یا integrator انجام شود.

طراحی و اجزای اصلی

سری XCKJ بخشی از خانواده OsiSense XC Standard است که با فرمت صنعتی EN 50041 شناخته می‌شود. بدنه فلزی Zamak استحکام بالایی فراهم می‌کند، در حالی که اهرم غلتکی پلاستیکی (معمولاً با قطر رولر حدود 19 mm و طول قابل تنظیم) امکان تطبیق با زوایا و موقعیت‌های مختلف را می‌دهد.

سر هد چرخشی اجازه می‌دهد تا جهت عملگری (direction of actuation) در گام‌های 5° یا 45° (بسته به نوع تنظیم) برنامه‌ریزی شود. این ویژگی انعطاف‌پذیری بالایی برای نصب در ماشین‌آلات با حرکت چرخشی ایجاد می‌کند. ورود کابل از طریق یک ورودی Pg 13.5 (قطر کابل 9…12 mm) انجام می‌شود که اتصال ایمن و آب‌بندی‌شده را تضمین می‌کند.

در مقایسه با مدل‌های مشابه، XCKJ10541 به دلیل اهرم متغیر، برای موقعیت‌هایی که فاصله دقیق عملگری نیاز به تنظیم دارد، ایده‌آل است. Schneider Electric تأکید دارد که این محصول بخشی از پیشنهاد Green Premium است و با RoHS compliant (از سال 2009) و بدون مواد SVHC خطرناک بالا، سازگار با محیط زیست محسوب می‌شود.

کاربردهای عملی (Applications)

میکرو سویچ XCKJ10541 در صنایع متنوعی کاربرد دارد، از جمله:

• بسته‌بندی و پر کردن (Packaging & Filling): تشخیص موقعیت درب‌ها، تسمه نقاله یا موقعیت بطری‌ها/جعبه‌ها.
• ماشین‌آلات CNC و ابزار دقیق: محدود کردن حرکت محورها و جلوگیری از برخورد.
• سیستم‌های حمل‌ونقل مواد: مانند آسانسورهای صنعتی، جرثقیل‌ها یا خطوط مونتاژ.
• ایمن‌سازی (Safety Interlocking): قطع مدار در هنگام باز شدن درب محافظ یا خروج از محدوده مجاز (هرچند برای کاربردهای ایمنی سطح بالا، مدل‌های دارای positive opening توصیه می‌شود؛ این مدل positive opening ندارد).
• ایستگاه‌های بافر و لیبلینگ: کنترل دقیق موقعیت مکانیکی.

مثال عملی: در یک خط تولید نوشیدنی، این سوئیچ می‌تواند موقعیت اهرم پرکننده را تشخیص دهد و سیگنال به PLC بدهد تا فرآیند را متوقف یا ادامه دهد. کاربران صنعتی گزارش می‌دهند که دوام مکانیکی بالای 30 میلیون سیکل، هزینه نگهداری را به طور قابل توجهی کاهش می‌دهد.

برای انتخاب درست، همیشه بار الکتریکی (AC/DC، inductive/resistive) و شرایط محیطی (رطوبت، گرد و غبار، دما) را با مشخصات تطبیق دهید. در محیط‌های بسیار خورنده یا دمای خارج از محدوده -25 تا +70 °C، ممکن است نیاز به مدل‌های خاص‌تر (مانند نسخه‌های H29 با اتصال M20) باشد.

نصب، سیم‌کشی و تنظیم

نصب:

• سوئیچ از طریق بدنه ثابت می‌شود (fixing by the body) با چهار سوراخ mounting.
• هد چرخشی و اهرم را می‌توان برای جهت دلخواه تنظیم کرد. گشتاور سفت کردن پیچ‌ها معمولاً بین 1 تا 1.5 N·m است.
• برای جلوگیری از آسیب، از نصب در جهتی که عملگری بیش از حد سریع یا با زاویه نامناسب باشد، اجتناب کنید.

سیم‌کشی:

• ترمینال‌ها طبق استاندارد ISO: (13-14) برای NO و (21-22) برای NC.
• از کابل با قطر مناسب و گلند Pg 13.5 استفاده کنید تا آب‌بندی حفظ شود.
• دیاگرام عملکرد: تماس‌ها با زاویه 30° از طریق کام (cam) عمل می‌کنند. نمودار عملکرد نشان‌دهنده حالت بسته، باز، تریپینگ و ریست است.

تنظیم اهرم:

• طول اهرم متغیر اجازه تنظیم دقیق نقطه عملگری را می‌دهد. حداقل گشتاور 0.25 N·m را رعایت کنید تا عملکرد snap action حفظ شود.

توصیه: قبل از راه‌اندازی، تست دستی انجام دهید و از رعایت استانداردهای EN 60204-1 (ایمنی ماشین‌آلات) اطمینان حاصل کنید. در صورت شک، به دیتاشیت کامل مراجعه کنید.

نگهداری و نکات ایمنی

نگهداری دوره‌ای شامل بررسی موارد زیر است:

• تمیز کردن اهرم و رولر از گرد و غبار یا رسوب.
• چک کردن سفتی اتصالات الکتریکی و مکانیکی.
• بررسی عملکرد snap action و عدم وجود lag در تماس‌ها.
• تعویض در صورت آسیب فیزیکی یا کاهش دوام (هرچند دوام بالا معمولاً نیاز به تعویض زودهنگام را حذف می‌کند).

نکات ایمنی مهم:

• این مدل positive opening ندارد، بنابراین برای کاربردهای ایمنی حیاتی (مانند emergency stop سطح بالا) از مدل‌های دارای این ویژگی استفاده کنید.
• همیشه تحلیل ریسک کامل طبق استانداردهای مربوطه انجام دهید. Schneider Electric تأکید می‌کند که مسئولیت نهایی تست suitability با کاربر است.
• در محیط‌های انفجاری، از مدل‌های ATEX-certified استفاده نشود مگر اینکه نسخه خاصی مشخص شود.

با رعایت این نکات، عمر مفید محصول به حداکثر می‌رسد و downtime سیستم کاهش می‌یابد.

نتیجه‌گیری

میکرو سویچ اشنایدر XCKJ10541 ترکیبی عالی از استحکام مکانیکی، دقت الکتریکی و انعطاف‌پذیری نصب ارائه می‌دهد. با درجه حفاظت IP66، دوام مکانیکی ۳۰ میلیون سیکل و سازگاری با استانداردهای جهانی، این محصول انتخابی قابل اعتماد برای مهندسان اتوماسیون صنعتی است. استفاده از اهرم غلتکی متغیر، آن را برای طیف وسیعی از کاربردهای تشخیص موقعیت مناسب می‌کند.

برای دستیابی به بهترین عملکرد، همیشه دیتاشیت رسمی را مطالعه کنید، نصب را توسط متخصص انجام دهید و شرایط عملیاتی را با مشخصات تطبیق دهید. انتخاب محصولات Schneider Electric نه تنها به دلیل کیفیت فنی، بلکه به دلیل پشتیبانی جهانی و تعهد به پایداری (Green Premium) ارزشمند است.

اگر پروژه خاصی دارید، پیشنهاد می‌شود با نماینده محلی Schneider Electric یا توزیع‌کننده معتبر مشورت کنید تا نسخه دقیق (مانند XCKJ10541H29 با اتصال M20) را تأیید کنید.
