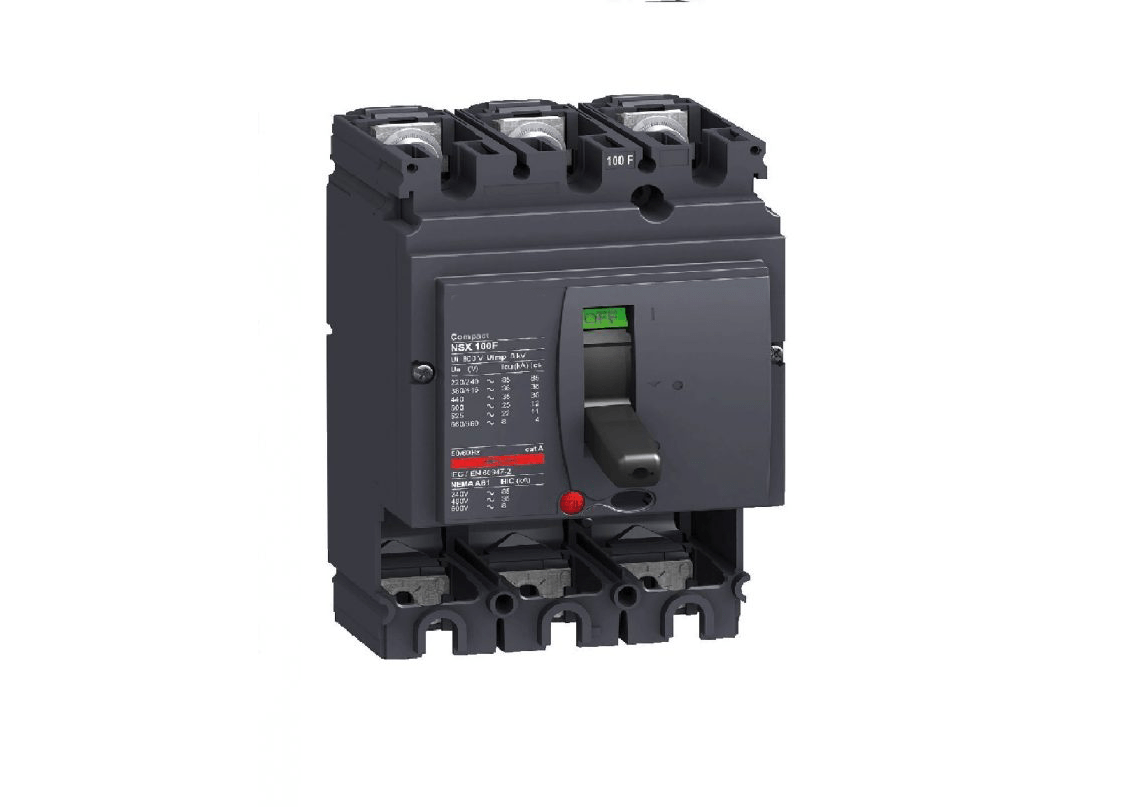

کلید MCCB
کلید MCCB مخفف مدار شکن مینیاتوری است. این به طور خودکار مدار الکتریکی را در هر شرایط غیر عادی در شبکه الکتریکی مانند شرایط اضافه بار و اتصال کوتاه خاموش می کند. با این حال، فیوز ممکن است این شرایط را احساس کند، اما باید جایگزین شود، اگرچه MCB می تواند مجددا تنظیم شود. MCB یک دستگاه الکترومکانیکی است که از سیم های برق و بار الکتریکی در برابر جریان اضافی محافظت می کند تا از هر نوع آتش سوزی یا خطرات الکتریکی جلوگیری شود. مدیریت MCB کاملا ایمن تر است و به سرعت منبع را بازیابی می کند.
قطع‌کننده مدار قالبی (MCCB) نوع دیگری از دستگاه‌های حفاظتی الکتریکی است که زمانی استفاده می‌شود که جریان بار از حد مجاز یک قطع‌کننده مدار مینیاتوری بیشتر شود. MCCB حفاظت در برابر اضافه‌بار، خطاهای اتصال کوتاه را فراهم می‌کند و همچنین برای سوئیچ کردن مدارها استفاده می‌شود. این دستگاه می‌تواند برای جریان‌های بالاتر و سطح خطا حتی در کاربردهای خانگی نیز استفاده شود.
تفاوت بین کلید MCB و MCCB
1( MCB مخفف Miniature Circuit Breaker است. MCCB مخفف Molded Case Circuit Breaker است.
2( MCB جریان نامی آن بیشتر از 125 آمپر نیست. جریان نامی MCCB تا 1600 آمپر
3) MCB دارای جریان قطع کمتر از 10 کیلو آمپر است. جریان قطع MCCB از حدود 10 کیلو آمپر تا 85 کیلو آمپر متغیر است.
4 ) با توجه به ظرفیت‌های توان آنها، MCB عمدتاً برای نیازهای ظرفیت قطع پایین، عمدتاً خانگی استفاده می‌شود. کلید MCCB عمدتاً برای نیازهای ظرفیت قطع پایین و بالا، عمدتاً صنعتی استفاده می‌شود.
5 ) ویژگی‌های قطع آن معمولاً قابل تنظیم نیستند زیرا اساساً برای مدارهای کم استفاده می‌شوند. جریان قطع آن ممکن است ثابت یا قابل تنظیم برای اضافه بار و تنظیم مغناطیسی باشد.
کاربرد کلید MCCB
موارد استفاده از قطع کننده مدار قالبی شامل کاربردهای مختلف صنعتی و خانگی برای ایمنی و قابلیت اطمینان است. رایج ترین کاربرد آن برای حفاظت مدار در مناطق مسکونی، تجاری و صنعتی است. این کلیدها برای محافظت از موتورها در برابر اضافه بار و اتصال کوتاه در کارخانه ها و سایر تنظیمات استفاده می شوند. آنها همچنین به محافظت از تجهیزات الکترونیکی حساس در برابر آسیب ناشی از افزایش یا نوسانات ولتاژ کمک می کنند. کاربردهای دیگر شامل محافظت از سیستم های حیاتی مانند تجهیزات پزشکی و روشنایی اضطراری است. آنها سطح ایمنی بالاتری را نسبت به MCB معمولی یا قطع کننده مدار مینیاتوری ارائه می دهند و اطمینان حاصل می کنند که در صورت نیاز به سرعت برق قطع می شود.
عملکرد کلید MCCB
کلیدهای MCCB در اصل برای محافظت از سیستم ها و تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه و سایر شرایط بالقوه آسیب رسان طراحی شده اند. آنها این کار را با قطع خودکار مدار هنگام تشخیص جریان اضافه یا خطا در سیستم انجام می دهند. اساساً، عملکرد حفاظتی یک مدارشکن قالبی شامل موارد زیر است: برای محافظت از مدار الکتریکی در برابر بارهای اضافی که ممکن است به آن آسیب برساند. وضعیت خطا یا اضافه بار مانند جریان هجومی موتور برای ارائه ابزاری برای تنظیم مجدد دستی مدار الکتریکی در زمانی که به دلیل جریان اضافه یا وضعیت خطا قطع شده است برای قطع کردن مدار در شرایط اضطراری یا زمانی که بخشی از سیستم نیاز به قطع شدن دارد. به دلیل تعمیر و نگهداری یا دلایل دیگر خاموش شود.
اصل کار کلید ام سی سی بی
اصل کار قطع کننده مدار قالب بندی معمولاً بر اساس مکانیزم ترمیم حرارتی یا مغناطیسی است. اغلب، این ترکیبی از هر دو است. این همان چیزی است که نام آن را به قطع کننده مدار قالب‌گیری حرارتی مغناطیسی داده است. در اینجا نحوه عملکرد یک MCCB مغناطیسی حرارتی برای محافظت از سیستم یا تجهیزات الکتریکی شما آمده است: توجه داشته باشید که قسمت مغناطیسی در برابر خطاهای اتصال کوتاه محافظت می کند، در حالی که قسمت حرارتی جریان اضافی را تشخیص می دهد.
حرکت مغناطیسی حرارتی MCCB

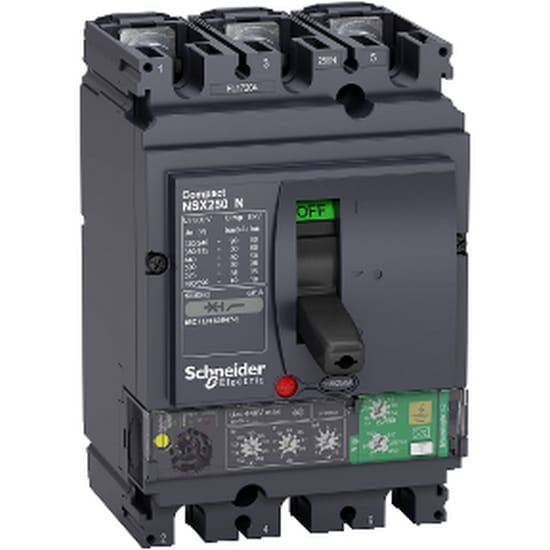

متکی به مکانیزم دو فلزی است که وقتی توسط جریان اضافه گرم می شود، برای قطع مدار خم می شود. مکانیسم مغناطیسی در درجه اول یک شیر برقی است و به منظور ایجاد یک حرکت آنی (یا تقریباً آنی) برای خطاهای جدی تر مانند اتصال کوتاه است. در جریان بیش از حد، نیروی مغناطیسی به سرعت ایجاد می‌شود و مکانیسم قطع را فعال می‌کند و مدار را قطع می‌کند. MCCB Electronic Trip Unit این مکانیزم عملکرد قطع کننده مدار قالبی شامل یک ماژول الکترونیکی، دستگاه های نیمه هادی و سایر قطعات است. با احساس افزایش ناگهانی و بر اساس مقادیر تنظیم شده، ماژول مکانیسم قطع را فعال می کند. این امکان تنظیم عالی را فراهم می کند.
سخن پایانی
به طور خلاصه، کلید MCCB از دستگاه های حفاظتی بسیار مهم در بسیاری از سیستم های الکتریکی هستند. آنها در برابر اضافه بار، اتصال کوتاه و سایر شرایط خطا محافظت می کنند و اطمینان می دهند که تجهیزات شما از آسیب یا اختلال در امان هستند.
