کنتاکتور برای پمپ آب
بزرگترین مشکلاتی که ساختمان‌ها و ساکنین با آن مواجه هستند کمبود آب و پایین بودن فشار آب است. استفاده کردن از پمپ‌های آب جزء روش‌های مناسب است که این معضل را رفع نموده اما در بسیاری از مواقع کلید اتوماتیک یا پمپ آب ساختمانی به ویژه در آپارتمان‌های مسکونی به علت کارکرد زیاد خراب می‌شود. نصب کنتاکتور برای پمپ آب می‌تواند این مشکل را به راحتی حل کند. کنتاکتور یک نوع کلید الکترومغناطیسی است که با سیم پیچی مغناطیسی عمل می‌کند و عموماً برای روشن و خاموش کردن پمپ آب مورد استفاده قرار می‌گیرد. برای مصارف دیگری مانند کولر گازی، جرثقیل، تابلوی برق، پمپ آب، برق صنعتی، به صورت تک فاز، ۲ فاز خازنی، بی صدا، ۱۲ ولت، ۳۲ آمپر حرارتی، دو پل، روشنایی، ریموت دار، رله‌ای و زماندار تولید شده‌اند.
کاربرد کنتاکتور برای پمپ آب
در مورد کاربرد کنتاکتور برای پمپ آب باید بگوییم معمولا برای تامین آب ساختمان‌های مسکونی، تجاری و صنعتی استفاده می‌شود. همینطور برای فیلتراسیون و گردش آب در استخرها کاربرد دارد. کنتاکتورها دارای ساختار ساده‌ای هستند و از اجزای کمی تشکیل شده‌اند. این دستگاه‌ها مجهز به میله ترمینال، کنتاکت متحرک، کنتاکت ثابت، سیم پیچ، سایه سیم پیچ، عامل ناودان، قوس، آرمیچر، پایانه‌های سیم پیچ و هسته هستند. امکان تغییر موقعیت کنتاکتور وجود دارد. استفاده از این کنتاکتورها مزایای زیادی دارد و امکان کنترل مصرف از راه دور توسط چند محل را فراهم کرده است. از طرفی به دلیل داشتن طول عمر بالا و کیفیت مناسب مورد توجه قرار گرفته است. دارای سیستم حفاظتی کاملاً مطمئن و ایمن است و استهلاک کمی دارد و از خطرات وصل ناگهانی برق جلوگیری می‌کند.
از چه کنتاکتوری برای پمپ آب استفاده می‌شود

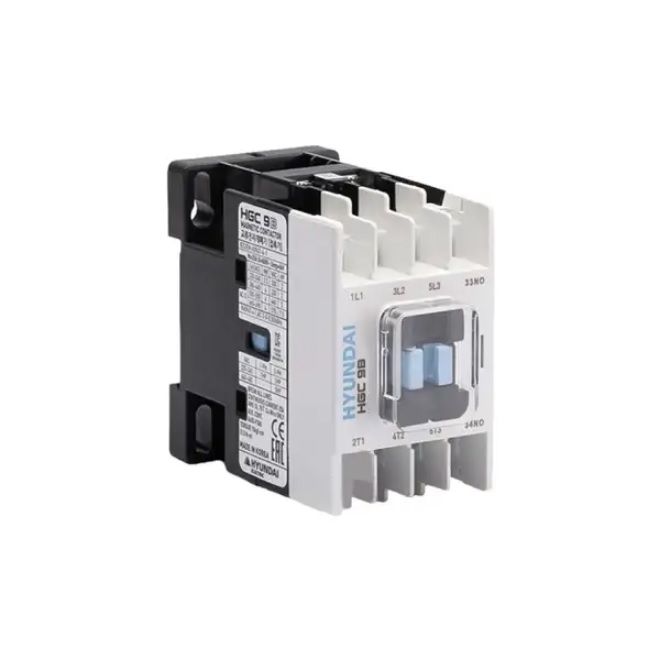

برای یک پمپ آب اغلب از کنتاکتور سه فاز استفاده می‌کنند. کنتاکتور در جهت اتصال و خاموش کردن مدارهای الکتریکی استفاده می‌شود. دارای دستگاه سوئیچ الکتریکی می‌باشد و برای پمپ آب معمولاً ساختاری به هم پیوسته دارد. به آسانی قابل نصب است و به دو دسته کنتاکتور تک فاز و سه فاز تقسیم شده‌اند. برای انتقال جریان بیشتر برای پمپ بهتر است از نوع سه فاز استفاده کنید؛ زیرا کنتاکتور سه فاز می‌تواند جریان بسیار بالاتری را نسبت به کنتاکتور تک فاز تحمل کند. در ساختار یک کنتاکتور الکترونیکی تعدادی کنتاکت به یکدیگر متصل شده‌اند که این خاصیت باعث می‌شود جریان در مدار قطع و وصل شود. اجزای اصلی یک کنتاکتور شامل تیغه محفظه و بوبین است. کنتاکتور پمپ آب در سه نوع سوئیچ با تیغه چاقویی، نوع دستی که به نوع دو تکه معروف است و کنتاکتور مغناطیسی تقسیم می‌شود و هر کدام کاربرد متفاوتی دارند.
نحوه نصب کنتاکتور برای پمپ آب
بیشترین استفاده در صنعت را کنتاکتورهای سه فاز دارند و به کمک ترمینال‌های قدرت و فرمان می‌توان مدارهای مختلف را طراحی نمود. در مورد ساختار کنتاکتور سه فاز می‌توانیم بگوییم که از چندین کنتاکت تشکیل شده که در حالت باز قرار گرفته‌اند و کنتاکتورها را با علامت no نشان می‌دهند. زمانی که مدار الکتریکی نیاز به باز و بسته شدن دارد این کنتاکتور به سرعت تغییر جهت می‌دهد. نحوه عملکرد آنها نیز ساده است.
این کنتاکتورها از بوبین الکتریکی و یک قطعه متحرک به وجود آمده‌اند و در اثر برقدار شدن بوبین خاصیت مغناطیسی در آن ایجاد می‌شود. حالت مغناطیسی باعث جذب قسمت متحرک به سمت بوبین می‌شود و امکان اتصال تیغه‌های طرفین کنتاکتور را فراهم می‌کند. در غیر این صورت قسمت متحرک توسط یک فنر به سمت بالا می‌رود. در این میان وجود کنتاکت‌های کمکی عایقی باعث می‌شود تا باز و بسته شدن آنها وابسته به تغییر وضعیت قسمت متحرک باشد.

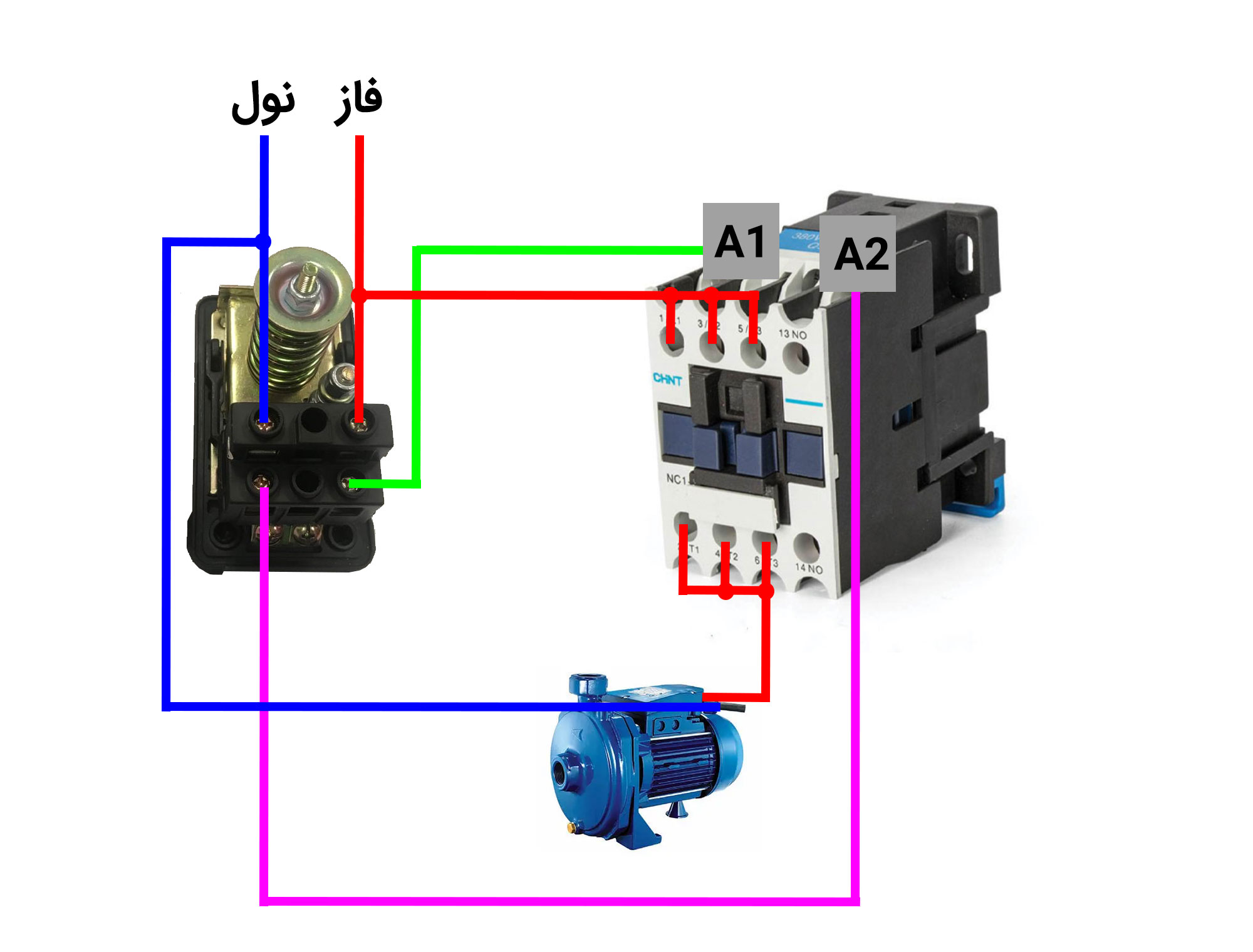

اگر بخواهیم مراحل نصب کنتاکتور برای پمپ آب را دقیق‌تر بیان کنیم باید ابتدا بگوییم که ابتدا برق منبع در مدار سه فاز را کاملاً قطع کنید. سپس با کمک پیچ گوشتی یا ابزار مناسب، سه سیم برقدار را در بار قطع نمایید. بعد این کار سیم‌های مشکی، قرمز و آبی را به ترتیب به ترمینال‌های L۲ ،L1 و L3 در کنتاکتور متصل نمایید. به این صورت شما برق منبع را به خط ورودی کنتاکتور متصل کرده‌اید. توجه داشته باشید که نام ترمینال‌های ورودی در کنتاکتور سه فاز ممکن است با عدد مشخص شده باشد.
در مرحله دوم سه سیم مشکی، قرمز و آبی سه فاز را به سه سیم قبلی که در یک سایز هستند را برداشته و انتهای هر یک را به ترتیب به ترمینال‌های T2، T1 و T3 یا پیچ‌های ۲، ۴ یا ۶ ببندید. ترمینال‌های گفته شده هر یک دارای بار جریان خروجی هستند. سیم کنترل را به ترمینال‌های منفی و مثبت وصل کنید. در این مرحله جریان برق را وصل کرده و یا با بازگرداندن جریان به کنتاکتور این قطعه را امتحان کنید. وقتی مطمئن شدید کنتاکتور به طور صحیح عمل می‌کند آن را از مدار اصلی قطع کنید.
نکات مهم هنگام نصب کنتاکتور
نکاتی هستند که در هنگام نصب کنتاکتور برای پمپ آب باید به آنها توجه داشته باشید تا از به وجود آمدن خطرات و اتفاقات ناگوار جلوگیری کنید. در شروع کار مطمئن شوید که منبع تغذیه کاملاً قطع شده است. از تجهیزات خود مانند فازمتر برای تست ولتاژ مطمئن شوید. مطمئن شوید که جریان برق قطع شده است. از لوازم حفاظتی مانند کاورهای محافظ استفاده نمایید. بعد از نصب مطمئن شوید که اتصالات الکتریکی در جای خود صحیح و محکم هستند. از قرار دادن منابع حرارتی در نزدیکی کنتاکتور خودداری کنید.
سخن پایانی
کنتاکتورها با مارک‌های مختلفی در بازار وجود دارند. کنتاکتور برای پمپ آب اشنایدر یکی از بهترین برندهایی است که با تنوع گوناگون، کیفیت ساخت بالا و قیمت مناسب در اختیار مصرف کنندگان قرار گرفته است. مجموعه الکترومتینی به عنوان معتبرترین نمایندگی اشنایدر در تهران توانسته انواع کنتاکتورهای سه فاز و تک فاز را در اختیار شما عزیزان قرار داده است. شما برای دریافت پشتیبانی گسترده و خدمات پس از فروش می‌توانید با راه‌های ارتباطی تماس حاصل فرمایید.
