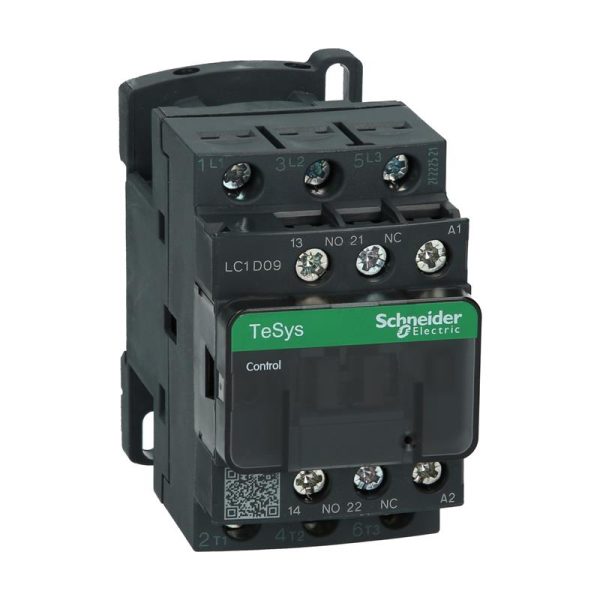

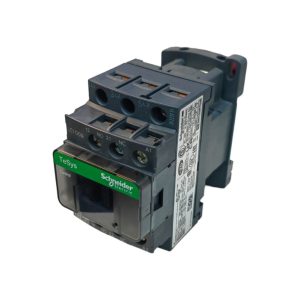

کنتاکتور طرح اشنایدر

توضیحات

کنتاکتور نوع خاصی از رله است که برای قطع و وصل کردن مدار الکتریکی استفاده می‌شود. کنتاکتورها و رله‌ها به طور مشابهی عمل می‌کنند، با این تفاوت که کنتاکتورها برای بارهای با ظرفیت جریان بیشتر طراحی شده‌اند. کنتاکتورها معمولاً در کاربردهایی با ظرفیت حمل جریان بیشتر استفاده می‌شوند، که معمولاً برای کاربردهای سه‌فاز ساخته شده‌اند و استفاده می‌شوند. کنتاکتورها بیشتر در کاربردهای موتورهای الکتریکی و روشنایی استفاده می‌شوند. رله‌ها برای سوئیچینگ جریان کم یا ولتاژ پایین استفاده می‌شوند و بیشتر در کاربردهای تک‌فاز به کار می‌روند. کنتاکتور طرح اشنایدر نیز جزء بهترین‌های که توسط کشور چین به بازار فروش عرضه شده است.

کنتاکتور یک دستگاه الکتریکی است که به طور گسترده‌ای برای قطع و وصل کردن مدارها استفاده می‌شود. بنابراین، کنتاکتورهای الکتریکی زیرمجموعه‌ای از سوئیچ‌های الکترومغناطیسی به نام رله‌ها هستند. رله یک دستگاه سوئیچینگ الکتریکی است که از یک سیم‌پیچ الکترومغناطیسی برای باز و بسته کردن یک مجموعه از کنتاکت‌ها استفاده می‌کند. این عمل منجر به روشن یا خاموش شدن یک مدار می‌شود (ایجاد یا قطع مدار). کنتاکتور نوع خاصی از رله است، هرچند تفاوت‌های مهمی بین رله و کنتاکتور وجود دارد. کنتاکتورها اصولاً برای استفاده در کاربردهایی که نیاز به سوئیچینگ جریان زیادی دارند طراحی شده‌اند. اگر به دنبال تعریف مختصر کنتاکتور الکتریکی هستید، می‌توانید چیزی شبیه به این بگویید:

مشخصات کنتاکتور طرح اشنایدر

کنتاکتور طرح اشنایدر یک دستگاه سوئیچینگ کنترل‌شده الکتریکی است که برای باز و بسته کردن مکرر یک مدار طراحی شده است. کنتاکتورها معمولاً در کاربردهایی با جریان بالا استفاده می‌شوند که به طور مشابهی کار سوئیچینگ جریان کم را انجام می‌دهند. کنتاکتور طرح اشنایدر الکتریکی در طیف گسترده‌ای از موقعیت‌ها که نیاز به سوئیچ کردن قدرت به یک مدار مکرراً وجود دارد، استفاده می‌شود. مانند سوئیچ‌های رله، آنها برای انجام این وظیفه برای هزاران چرخه طراحی و ساخته شده‌اند. کنتاکتورها عمدتاً برای کاربردهایی با قدرت بالا نسبت به رله‌ها انتخاب می‌شوند. این به دلیل توانایی آنها برای اجازه دادن به ولتاژ و جریان پایین برای سوئیچ کردن یا سیکل قدرت یک مدار ولتاژ/جریان بالا به صورت خاموش و روشن است.

به طور معمول، یک کنتاکتور در موقعیت‌هایی استفاده می‌شود که نیاز به روشن و خاموش شدن بارهای قدرت به طور مکرر یا سریع وجود دارد. با این حال، آنها می‌توانند به گونه‌ای تنظیم شوند که مدار را هنگام فعال شدن روشن کنند (کنتاکت‌های معمولاً باز یا NO) یا قدرت را به یک مدار هنگام فعال شدن قطع کنند (کنتاکت‌های معمولاً بسته یا NC).

کاربرد کنتاکتورهای Schneider

دو کاربرد کلاسیک برای یک کنتاکتور طرح اشنایدر به عنوان استارتر موتور الکتریکی است – مانند آنهایی که از کنتاکت‌های کمکی و اتصالات برای استفاده در وسایل نقلیه الکتریکی استفاده می‌کنند – و در سیستم‌های کنترل روشنایی پرقدرت. وقتی یک کنتاکتور به عنوان استارتر مغناطیسی برای یک موتور الکتریکی استفاده می‌شود، معمولاً سایر ویژگی‌های ایمنی مانند قطع برق، حفاظت در برابر مدار کوتاه، حفاظت در برابر بار بیش از حد و حفاظت در برابر ولتاژ پایین را نیز فراهم می‌کند.

کنتاکتورهایی که برای کنترل نصب‌های روشنایی پرقدرت استفاده می‌شوند، اغلب در یک تنظیم لاتچینگ قرار می‌گیرند تا مصرف برق کلی را کاهش دهند. این تنظیم شامل دو سیم‌پیچ الکترومغناطیسی است که به صورت تاندی عمل می‌کنند. یک سیم‌پیچ مدار را هنگام فعال شدن به طور موقت بسته و آنها را به طور مغناطیسی نگه می‌دارد. سیم‌پیچ دوم هنگام فعال شدن مدار را دوباره باز می‌کند. این نوع تنظیم به ویژه برای اتوماسیون روشنایی اداری، تجاری و صنعتی بزرگ رایج است. این اصل شبیه به عملکرد یک رله لاتچینگ است، هرچند که دومی اغلب در مدارهای کوچکتر با بارهای کاهش‌یافته استفاده می‌شود. از آنجا که کنتاکتورها به طور خاص برای این نوع کاربردهای ولتاژ بالا طراحی شده‌اند، معمولاً بزرگتر و مقاوم‌تر از دستگاه‌های سوئیچینگ رله استاندارد هستند. با این حال، بیشتر کنتاکتورهای الکتریکی هنوز به گونه‌ای طراحی شده‌اند که به راحتی قابل حمل و نصب باشند.

نحوه عملکرد کنتاکتور طرح اشنایدر

برای درک بهتر عملکرد یک کنتاکتور، آگاهی از سه جزء اصلی هر دستگاه کنتاکتور الکتریکی هنگام مونتاژ مفید است. این‌ها معمولاً سیم‌پیچ، کنتاکت‌ها و محفظه دستگاه هستند. سیم‌پیچ یا الکترومغناطیس، جزء کلیدی یک کنتاکتور است. بسته به تنظیمات دستگاه، آن عمل خاصی بر روی کنتاکت‌های سوئیچ (باز یا بسته کردن آنها) انجام می‌دهد هنگامی که برق به آن می‌رسد. کنتاکت‌ها اجزای دستگاه هستند که برق را در مدار سوئیچ شده حمل می‌کنند. انواع مختلفی از کنتاکت‌ها در بیشتر کنتاکتورها یافت می‌شوند، از جمله فنرها و کنتاکت‌های قدرت. هر نوع وظیفه خاصی در انتقال جریان و ولتاژ انجام می‌دهد.

محفظه کنتاکتور نیز بخش مهم دیگری از دستگاه است. این محفظه‌ای است که سیم‌پیچ و کنتاکت‌ها را احاطه می‌کند و به عایق‌بندی اجزای اصلی کنتاکتور کمک می‌کند. محفظه کاربران را در برابر لمس تصادفی هر یک از قطعات رسانای سوئیچ محافظت می‌کند و همچنین از خطراتی مانند گرمای بیش از حد، انفجار و خطرات محیطی مانند ورود گرد و خاک و رطوبت محافظت می‌کند.

سخن پایانی

اصل عملکرد یک کنتاکتور طرح اشنایدر الکتریکی ساده است. هنگامی که جریان از سیم‌پیچ الکترومغناطیسی عبور می‌کند، میدان مغناطیسی ایجاد می‌شود. این باعث حرکت آرماتور در داخل کنتاکتور به گونه‌ای نسبت به کنتاکت‌های الکتریکی می‌شود. بسته به نحوه طراحی دستگاه خاص و نقشی که برای آن منظور شده است، معمولاً این عمل برای باز یا بسته کردن کنتاکت‌ها خواهد بود. جهت خرید کنتاکتور طرح اشنایدر و نمونه اورجینال کافیست با کارشناسان فروش الکترومتینی تماس حاصل فرمایید.
