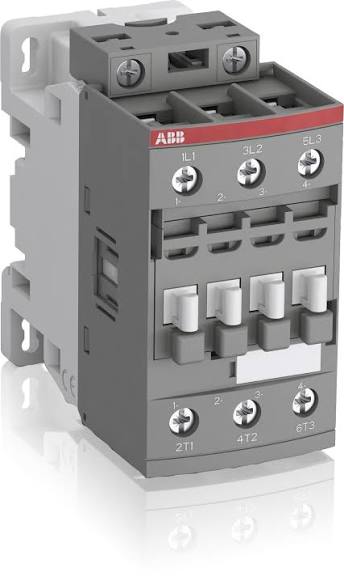

کنتاکتور ۳۰ آمپر ای‌بی‌بی مدل AF30-30-00-13

انتخاب یک کنتاکتور مناسب برای مدارهای فرمان صنعتی، نقشی تعیین‌کننده در پایداری و طول عمر تجهیزات دارد. کنتاکتور ۳۰ آمپر ای‌بی‌بی با کد سفارش 1SBL277001R1300 و مدل AF30-30-00-13، یکی از پرکاربردترین محصولات سری AF شرکت ای‌بی‌بی است که با فناوری کویل الکترونیکی خود، انعطاف‌پذیری بالایی در ولتاژهای فرمان مختلف ارائه می‌دهد. این مقاله با استناد به مشخصات فنی رسمی و تجربه واقعی کاربران، تصویری دقیق از قابلیت‌ها، محدودیت‌ها و کاربردهای این کنتاکتور ارائه می‌کند.

مشخصات فنی کلیدی کنتاکتور AF30-30-00-13

کنتاکتور AF30-30-00-13 یک کنتاکتور سه‌قطبی با طراحی بلوکی است که برای کنترل مدارهای قدرت تا ۶۹۰ ولت متناوب و ۲۲۰ ولت مستقیم طراحی شده است . این مدل مجهز به سه کنتاکت اصلی باز (NO) و بدون کنتاکت کمکی داخلی عرضه می‌شود .

مشخصات الکتریکی اصلی:

نکته مهم آن است که گرچه عنوان تجاری این محصول «کنتاکتور ۳۰ آمپر» است، اما جریان نامی AC-3 آن در واقع ۳۲ آمپر و جریان AC-1 آن ۵۰ آمپر است . این تفاوت به دلیل طبقه‌بندی‌های مختلف کاری (AC-1 برای بارهای مقاومتی و AC-3 برای موتورها) است.

فناوری کویل الکترونیکی: مزیت کلیدی سری AF

یکی از برجسته‌ترین ویژگی‌های کنتاکتور AF30-30-00-13، کویل الکترونیکی آن است که محدوده ولتاژ فرمان بسیار وسیعی از ۱۰۰ تا ۲۵۰ ولت متناوب و مستقیم را پوشش می‌دهد . این بدان معناست که یک کویل واحد می‌تواند در شبکه‌های برق با ولتاژهای مختلف بدون نیاز به تعویض کویل عمل کند.

ABB در مستندات رسمی خود تأکید می‌کند که این کنتاکتورها در برابر نوسانات شدید ولتاژ فرمان مقاوم هستند و حتی در شبکه‌های ناپایدار عملکرد قابل اعتمادی دارند . محافظت در برابر اضافه‌ولتاژ به‌صورت داخلی تعبیه شده است و نیازی به تجهیزات جانبی محافظتی نیست .

تجربه واقعی کاربر: کاهش محسوس صدا در تعویض کنتاکتورهای قدیمی

یکی از کاربران در یک بازار بین‌المللی تجربه خود از تعویض کنتاکتورهای قدیمی با مدل AF30-30-00-13 را این‌گونه روایت کرده است: «پس از تعویض کنتاکتورهای دهه هشتادی در یک تابلو با شش مدار فرمان (دو دستگاه کنتاکتور)، سطح صدا به‌طور چشمگیری کاهش یافت. این ارتقا واقعاً ارزشمند بود» .

این گزارش با ویژگی‌های فنی سری AF مطابقت دارد. فناوری کویل الکترونیکی این کنتاکتورها مصرف انرژی را در مدار فرمان کاهش می‌دهد و زمان جذب و قطع کنتاکت‌ها را بهینه‌تر می‌کند. بر اساس داده‌های فنی، زمان بین قطع کویل تا باز شدن کنتاکت باز، بین ۱۱ تا ۹۵ میلی‌ثانیه متغیر است . این کاهش زمان و انرژی، هم به کاهش صدا و هم به افزایش عمر مکانیکی کنتاکتور کمک می‌کند.

قوانین و مقررات ایران

کنتاکتورهای صنعتی در ایران تابع استانداردهای ملی مبتنی بر IEC هستند. کنتاکتور AF30-30-00-13 با استانداردهای IEC 60947-1 و IEC 60947-4-1 و همچنین EN 60947 مطابقت دارد . این محصول دارای گواهی‌های بین‌المللی از جمله CB و CCC است که برای واردات و استفاده در تجهیزات صنعتی ایران نیز معتبر محسوب می‌شوند .

از نظر مقررات برق صنعتی ایران، انتخاب کنتاکتور باید بر اساس جریان راه‌اندازی موتور، تعداد دفعات قطع و وصل در ساعت، و شرایط محیطی (دما و ارتفاع) انجام شود. برای موتورهای سه‌فاز با توان تا ۱۵ کیلووات در شبکه ۴۰۰ ولت، این مدل گزینه‌ای استاندارد و تأییدشده است.

نکات عملی برای نصب و استفاده

زمانی که کنتاکتور برای کنترل موتورهای با راه‌اندازی سنگین استفاده می‌شود، طبقه‌بندی AC-3 ملاک انتخاب است. در این حالت جریان مجاز ۳۲ آمپر خواهد بود. اما برای بارهای مقاومتی یا کم‌القا، می‌توان از جریان نامی AC-1 معادل ۵۰ آمپر استفاده کرد .

محل نصب و تهویه: محدوده دمای کاری کنتاکتور بین منفی ۴۰ تا مثبت ۷۰ درجه سانتی‌گراد است (بدون رله حرارتی) . در تابلوه‌های فشرده، باید فاصله کافی برای تهویه در نظر گرفته شود تا دمای اطراف کنتاکتور از حد مجاز فراتر نرود.

گشتاور سیم‌بندی: گشتاور توصیه‌شده برای ترمینال‌های مدار اصلی ۲۲ اینچ-پوند و برای مدار فرمان ۱۱ اینچ-پوند است . رعایت این مقادیر از شل شدن اتصالات و گرم شدن بیش از حد ترمینال‌ها جلوگیری می‌کند.

مقایسه با مدل‌های مشابه

در مقایسه با کنتاکتورهای سنتی سری A، کنتاکتور AF30-30-00-13 مزیت اصلی خود را در محدوده ولتاژ فرمان گسترده و عدم نیاز به تعویض کویل نشان می‌دهد. یک تابلوساز که مجبور است برای پروژه‌های مختلف با ولتاژهای فرمان گوناگون کویل‌های متفاوتی تهیه کند، با این مدل می‌تواند موجودی کویل خود را به حداقل برساند.

از نظر ابعاد فیزیکی، این کنتاکتور با عرض ۴۵ میلی‌متر، ارتفاع ۸۶ میلی‌متر و عمق ۸۶ میلی‌متر، برای نصب روی ریل استاندارد دی‌آر طراحی شده است . این ابعاد فشرده، آن را برای تابلوهای با فضای محدود مناسب می‌کند.

نتیجه‌گیری

کنتاکتور AF30-30-00-13 با کد 1SBL277001R1300، یک انتخاب حرفه‌ای برای کنترل موتورهای سه‌فاز تا ۱۵ کیلووات و مدارهای قدرت تا ۵۰ آمپر است. مزیت رقابتی اصلی آن، کویل الکترونیکی با محدوده ولتاژ ۱۰۰ تا ۲۵۰ ولت متناوب/مستقیم و محافظت داخلی در برابر اضافه‌ولتاژ است که نصب و سیم‌بندی تابلو را ساده‌تر می‌کند. برای تأمین این کنتاکتور، توصیه می‌شود از نمایندگی‌های رسمی ABB در ایران یا فروشندگان معتبر تجهیزات صنعتی خریداری شود تا از اصالت محصول اطمینان حاصل گردد.
