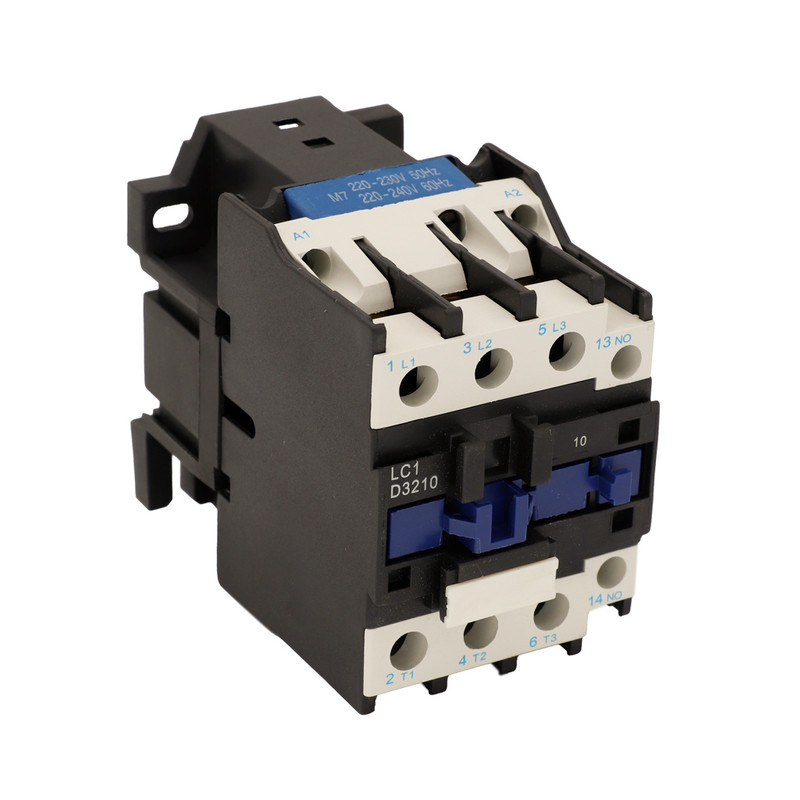

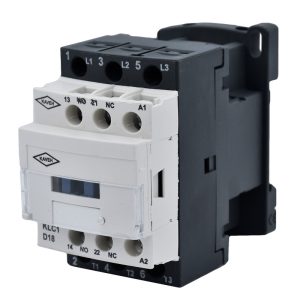

کنتاکتور ۳ فاز ایرانی

توضیحات

یکی از قطعات الکترونیکی پرکاربرد در مدارهای الکتریکی مربوط به کنتاکتور است. از قطعه فوق به‌منظور قطع و وصل مدار الکتریکی با توان بالا استفاده می‌شود. کنتاکتور ۳ فاز ایرانی در واقع یک کلید مغناطیسی است که مانند کلیدهای ساده الکترونیکی دارای ۳ کنتاکت اصلی باقدرت، به‌منظور ارتباط با تجهیزات و دستگاه‌های متصل به شبکه عمل می‌کند. در واقع از این کلید سه‌فاز برای قطع و وصل جریان الکتریکی در دستگاه‌های مختلف الکتریکی در صنایع استفاده می‌شود. قطعه الکتریکی فوق به‌عنوان قطع‌کننده برای کنترل و خروجی دستگاه‌های الکتریکی یا موتورهای سه‌فاز در بخش‌های مختلف صنعتی مورداستفاده است. در ادامه مقاله به شرح این قطعه، کاربرد و به‌طورکلی هر آنچه باید در مورد این ابزار پرکاربرد الکترونیکی بدانید خواهیم پرداخت.

مشخصات کنتاکتور ۳ فاز ایرانی

کنتاکتورها قطعات الکتریکی هستند که به‌منظور کنترل جریان الکتریکی در سیستم‌های قدرتمند و صنعتی کاربرد دارند. ازآنجاکه از این کلید الکتریکی برای قطع و وصل جریان برق استفاده می‌شود، بیشتر در سیستم‌های الکتریکی مثل موتورها، پمپ‌ها، سیستم‌های نورپردازی و… کاربرد دارد. ازاین‌رو یکی از تجهیزات پرکاربرد در صنعت برق محسوب می‌شوند. قطعه فوق باتوجه‌به میزان نیاز صنایع به ولتاژ و جریان برق در مدارهای مختلف، با توان ولتاژ خاص تولید و ساخته می‌شود؛ اما پرکاربردترین نوع این قطعه مربوط به کنتاکتور ۳ فاز است. کنتاکتورها دارای ساختاری به‌هم‌پیوسته ولی درعین‌حال نصب راحت هستند که بر اساس کاربرد و میزان بار متصل به تعداد، از کنتاکت‌های مختلفی تشکیل می‌شوند.

اجزای تشکیل‌دهنده کنتاکتورها

کنتاکتورها بسته به نوع خود از تعدادی کنتاکت متصل و به هم تشکیل شده که با عبور جریان الکتریکی باعث قطع و وصل جریان برق در دستگاه‌ها و تجهیزات الکتریکی می‌شود. در حالت عادی کنتاکتورها دارای سه کنتاکت اصلی برای وصل به مدار هستند. قطعه فوق که دارای دو هسته E یا U شکل است که یکی ثابت و دیگری متحرک تولید می‌شود. هسته ثابت آن دارای یک سیم‌پیچی است که با عبور جریان از آن ایجاد نیرو نموده و باعث اتصال هسته متحرک به هسته ثابت می‌شود. با فعالیت هسته متحرک کنتاکت‌های باز، بسته و بالعکس کنتاکت‌های بسته باز می‌شوند.

در واقع با عبور جریان الکترومغناطیسی از هسته و ایجاد میدان الکترومغناطیسی، باعث تغییر نیروی تولید شده در میدان الکترومغناطیسی و مشخص‌کردن وضعیت کنتاکت‌ها می‌شود. بسته به استفاده از قطعات باکیفیت در اجزای کنتاکتور ۳ فاز ایرانی شاهد تغییر در قیمت تمام شده این محصول هستیم. اجزای تشکیل‌دهنده این قطعه شامل دسته‌بندی زیر خواهد بود:

·      حامل کنتاکت‌ها که می‌بایست دارای درجه عایقی مناسب باشد.

·      شش ترمینال

·      صفحه فلزی انتهایی که به‌منظور نصب قسمت‌های ثابت روی آن مورداستفاده است.

·      کنتاکت‌های ثابت و متحرک دارای پوشش اکسید نقره برای بالابردن ضریب اطمینان آن در مقابل عملکرد بیشتر

·      بوبین کنتاکتور

·      ترمینال‌های ورودی و خروجی

·      سیستم هسته آهنی ثابت و متحرک

·      قسمت کنترل جرقه که می‌بایست از قطعات با مقاومت بالا در برابر گرمای حاصل از جرقه باشد.

·      حامل کنتاکت‌های متحرک که باید از درجه عایقی مناسبی برخوردار باشد.

نحوه عملکرد کنتاکتور ۳ فاز ایرانی در تجهیزات الکتریکی

فعالیت این قطعه با عبور جریان در کنتاکتور آغاز می‌شود. بوبین به‌عنوان یکی از اجزای این قطعه وظیفه برق‌دار نمودن کنتاکتور را با ایجاد یک میدان مغناطیسی بر عهده دارد. با ایجاد این میدان آرمیچر یا همان جوشن کنتاکتور حرکت خود را در بین مدار کنتاکت‌های ثابت و متحرک آغاز و توسط یک کنتاکت بسته فعالیت خود را تکمیل می‌کند. با انجام این فرایند کار انتقال جریان از طریق کنتاکت‌ها به بار صورت می‌گیرد. در هنگام قطع جریان کنتاکتور، بوبین بی‌برق‌شده و باعث باز شدن مدار می‌شود. با شرح عملکرد کنتاکتور ۳ فاز به درک این مطلب رسیده‌اید که این قطعه به‌منظور روشن و خاموش‌کردن مدارهای الکتریکی در دستگاه‌ها و تجهیزات الکتریکی و صنعتی مورداستفاده قرار می‌گیرد.

تفاوت کنتاکتور سه‌فاز و کلیدهای ساده الکتریکی

کنتاکتور و کلید هر دو به‌عنوان قطع و وصل جریان الکتریکی در بین مدارها و تجهیزات الکترونیکی مورداستفاده هستند؛ اما تفاوتی بسیاری با هم دارند‌:

·      ازآنجاکه از کنتاکتورها برای قطع و وصل مدار و تجهیزات الکتریکی در مصارف صنعتی استفاده می‌شود در هنگام قطع و وصل، کنتاکت‌ها بر روی‌هم دچار ساییدگی نمی‌شوند. همین امر باعث افزایش طول عمر کنتاکتور نسبت به کلیدهای ساده می‌شود.

·      ایمنی و حفاظت از تجهیزات و دستگاه‌های الکتریکی با کنتاکتورها مناسب و مطمئن‌تر است.

·      با بهره‌گیری از کنتاکتور ۳ فاز ایرانی امکان ایجاد مدار فرمان اتوماتیک در تجهیزات الکتریکی فراهم است.

·      کنترل و فرمان از راه دور دستگاه‌ها و ماشین‌آلات الکتریکی با استفاده از کنتاکتورها اقتصادی‌تر و ایمن‌تر خواهد بود.

·      امکان قطع و وصل جریان از چندین محل با به‌کارگیری کنتاکتور فراهم است.

·      بالابردن سرعت قطع و وصل جریان مدار با طراحی مداری مناسب توسط کنتاکتور میسر است.

·      با استفاده از کنتاکتورها به‌جای کلیدهای ساده الکتریکی در هنگام قطع برق و قطع جریان در مدار مصرف‌کننده مانع از خطرات راه‌اندازی مجدد شوید. چرا که فعالیت مجدد مدارها نیازمند استارت بوده که در صورت عدم استفاده از قطعات الکترونیکی مناسب، با ایجاد مشکل در دستگاه همراه خواهد شد.

کاربرد کنتاکتور ٣ فاز ایرانی

از اصلی‌ترین موارد کاربرد کنتاکتور ۳ فاز می‌توان به استفاده آن در تابلوهای برق اشاره نمود؛ البته باید خاطرنشان کرد که کاربرد این قطعه تنها منوط به این بخش خاص نشده و در محل‌های دیگر نیز قابل‌نصب و استفاده است، اما به‌طورکلی کنتاکتورها برای کاربردهای پرقدرت مورداستفاده هستند. از جمله موارد مصرف این قطعه شامل کاربردهای زیر است:

·      موتورهای تک‌فاز و سه‌فاز

·      خودروها

·      سیستم‌های تهویه هوا

·      اتوماسیون چراغ‌های روشنایی

·      کلید ستاره مثلث

·      قابل‌استفاده در برق‌های فشارقوی

·      استفاده در کارگاه‌ها و مراکز صنعتی

·      به‌منظور کنترل بارهای مختلف الکتریکی در الکتروموتورها، بانک‌های خازنی، گرمکن‌های الکتریکی و سایر تجهیزات الکتریکی

و…

کلام پایانی

یکی از قطعات الکتریکی پرمصرف در مدارها و تجهیزات الکترونیکی مربوط به کنتاکتور ۳ فاز ایرانی است. این قطعه که به‌منظور قطع و وصل جریان الکتریکی در مدارها مورداستفاده است، دارای عملکردی مشابه با کلیدهای ساده الکتریکی است؛ اما با یک تفاوت مهم و بزرگ. از کنتاکتورها برای قطع و وصل جریان پرقدرت الکتریکی استفاده می‌شود. کنتاکتورهای سه‌فاز دارا سه کنتاکت اصلی پرقدرت هستند که برای ارتباط تجهیزات و دستگاه‌های الکتریکی در طراحی مدارهای فرمان مورداستفاده قرار می‌گیرند.

باتوجه‌به ساپورت جریان باقدرت بالا، بیشتر در مصارف صنعتی از این قطعه استفاده می‌شود. کار قطع و وصل جریان الکتریکی در این قطعه با ایجاد میدان مغناطیسی و عبور جریان از هسته ثابت به هسته متحرک صورت می‌گیرد. قطعه فوق دارای اجزای مختلفی است که با عملکرد درست هر کدام، شاهد عملکرد بی‌عیب‌ونقص کنتاکتورها در تجهیزات و ابزار الکتریکی مختلف هستیم.
